变压器有载开关测试仪操作手册



产品中心串联谐振电测设备

查询电力预防性产品

测试接线方法

1、带变压器线圈测量

如图1所示为一典型带有载分接开关的电力变压器原理图

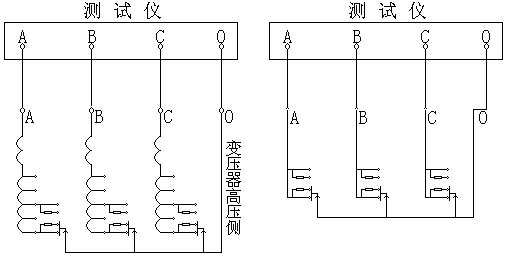

图1 带线圈测量接线图吊芯测量接线图

将仪器内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、B、C、O插孔。用小夹子将变压器低压侧的A、B、C、O端子短路接地即可。

2、吊芯测量有载分接开关

在变压器大修时，有载分接开关吊出没有线圈如图1所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、绿、黄、黑）小线夹分别夹住A、B、C相的短路点和中性点，另一接线端子分别插入仪器即可。

测试步骤

1．按【测试】键仪器显示各路的充电时情况，如图2所示，右侧变动的数据为每一路测到的电压值。当右侧变动的数据基本稳定，则充电完毕，这时按【确定】键开始测试。

图 2

2. 启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。变压器有载开关测试仪将自动搜索到过渡波形，并显示在屏幕上，如图3所示。

同时，在屏幕上用光标显示出自动查找的动作点位置和计算的测量参数值。此时，按【相序】键改变选择调整A、B、C三项相；按【▲】、【▼】键移动当前光标位置；按【▲】、【▼】键改变所选的光标。如果自动选择的光标不在明显转折点，可手动移动四条光标到波形的串联、并联的明显转折处，光标调节好后按确定键显示屏上将直接显示出波形时间和电阻值。

图 3

处理好三相的参数后，要打印测试波形和数据则可按【打印】键进行打印按【详参】键屏幕单独显示波形的详细参数，按【打印】键可单独打印参数（不包括波形）。

直流耐压与交流耐压有何不同  变压器有载分接开关检修测量
