电缆串联谐振试验装置用途



相关产品技术

串联谐振试验装置是由鼎升电力自主加工生产，如果您有串联谐振试验装置等相关方面技术问题，请咨询鼎升电力技术部，同时，我们可根据您对串联谐振试验装置的功能需求，定制开发，联系电话: 027-87875698

电缆串联谐振装置的用途
电缆串联谐振是应用于电力电缆进行交流耐压的专用试验设备，其用途是解决电力预防性试验项目中，通过施加工频电压检查电力电缆绝缘性能，其实，电缆串联谐振试验装置只是串联谐振试验装置应用中比较典型的按试验对象划分的一种叫法，除此以外，还有变压器串联谐振装置，开关柜串联谐振试验装置，等等，如果您真正理解串联谐振试验装置的原理和方法，其应用对象及其广泛，比如：开关柜、短路器、母线等，都可以采用串联谐振试验装置进行试验，下面分享有关串联谐振装置的特点和方法。
电缆串联谐振的特点

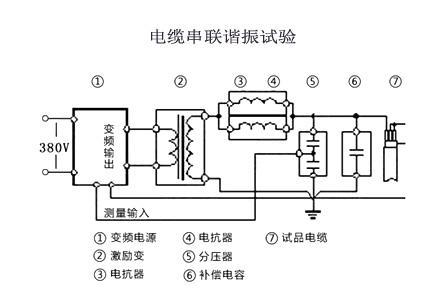

电缆串联谐振是以电缆不同结构，用途和规格为基点，计算导体最大电容量，最高电压值，所以容量大，电压高是电缆串联谐振最明显的特点，比如，我们以10kv电缆为例，每公里电流按照1.5A，电压按照22kv计算，那么它所需要的容量即为33kvA，如果是35kv 电缆呢？毫无疑问，所需电流和电压更大，自然就会提高电缆串联谐振的输出容量，往往我们的设计容量要大于计算容量，如果是对电力变压器做串联谐振试验，其试验方案我们只需要考虑变压器最高电压值即可，相比而言，线圈电阻小的多，所以，相对而言，电缆串联谐振对串联谐振装置的容量更大，下面我分享一下，电缆串联谐振在相关域的接线图：

图中，是针对电缆串联谐振对接线图，所采用的电抗器连接放肆为串并联运行，其最大的好处是能提高输出电流，达到满足试验电压的目的。

电缆交流耐压试验规程

声明：本文《电缆串联谐振试验装置用途》观点，欢迎交流探讨，鼎升电力公司不对未经鼎升电力技术部书面授权而自行试验后的问题及产生的一切后果进行负责，本文未经授权，禁止转载或商用！
