如何查找并识别管道井里的电缆

电力技术来源：鼎升电力发布时间：2021-03-03 10:51:02 阅读量：436 次内容关键词：电缆识别 电缆识别仪

为什么要进行电缆识别？
在管道井中有许多根电缆，对于我们要找到那根需要施工的电缆很困难。因为在电缆故障预定位和精确定点后，在切割电缆重新做电缆接头之前的工作就是必须要找到底是那一相是故障相，肉眼往往是无法再多根电缆中找出的。这个过程我们称为带电电缆识别，如果没有专业的电缆识别设备确认，容易切割到带电的电缆易造成安全事故。
带电电缆识别仪使用方法

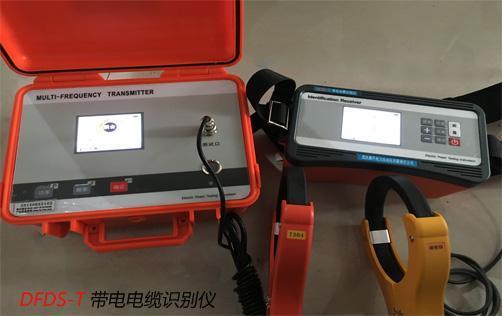

下面我们就使用DFDS-T带电电缆识别仪教大家如何找电缆。首先我们先来认识一下这款仪器（如下图），它由发射机、接收机和耦合钳三部分组成，采用的幅度和相位模糊判断技术，使得识别结果具有唯一性，从技术上解决误判或错判问题。仪器操作简单，带电识别，采用耦合方式施加信号，不影响电缆的正常运行，保证人身安全。

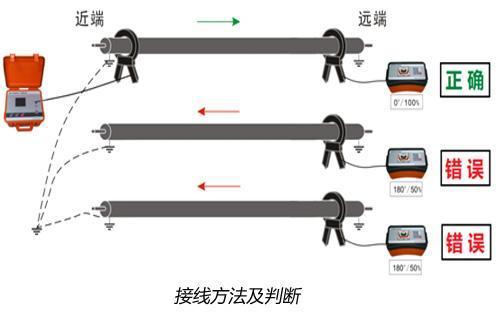

如下图所示，在多条电缆构成的系统中，在其中的一条支路上施加信号，信号通过发射耦合钳将测量信号耦合进目标电缆上，在另一端使用接收耦合钳获取被测电缆的信号信息。根据电路的基本原理可知，被直接施加信号的支路电流与其他支路的电流方向相反，信号幅度大于等于其他支路，根据以上特性，我们可以从信号强度和信号相位两方面进行综合判断并直接显示判断结果。

注意事项
使用时应正确连线，使用中如发现异常应及时停用；测试过程中必须保证标定时流过卡钳的电流方向和测量时流过卡钳的电流方向相同。若用户将卡钳卡反，由于仪器采用的是幅度和相位双重参数判断，有可能出现待识别电缆全部不是目标电缆（表盘测试模式结果中没有出现"正确"）的情况，此时用户可将卡钳反向，重新测量。
