浅析绝缘电阻的吸收现象



相关产品技术

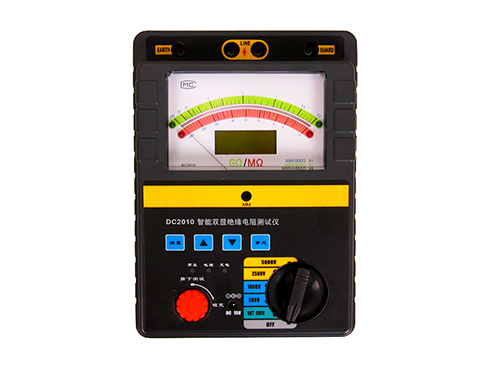

绝缘电阻是由鼎升电力自主加工生产，如果您有绝缘电阻等相关方面技术问题，请咨询鼎升电力技术部，同时，我们可根据您对绝缘电阻的功能需求，定制开发，联系电话: 027-87875698

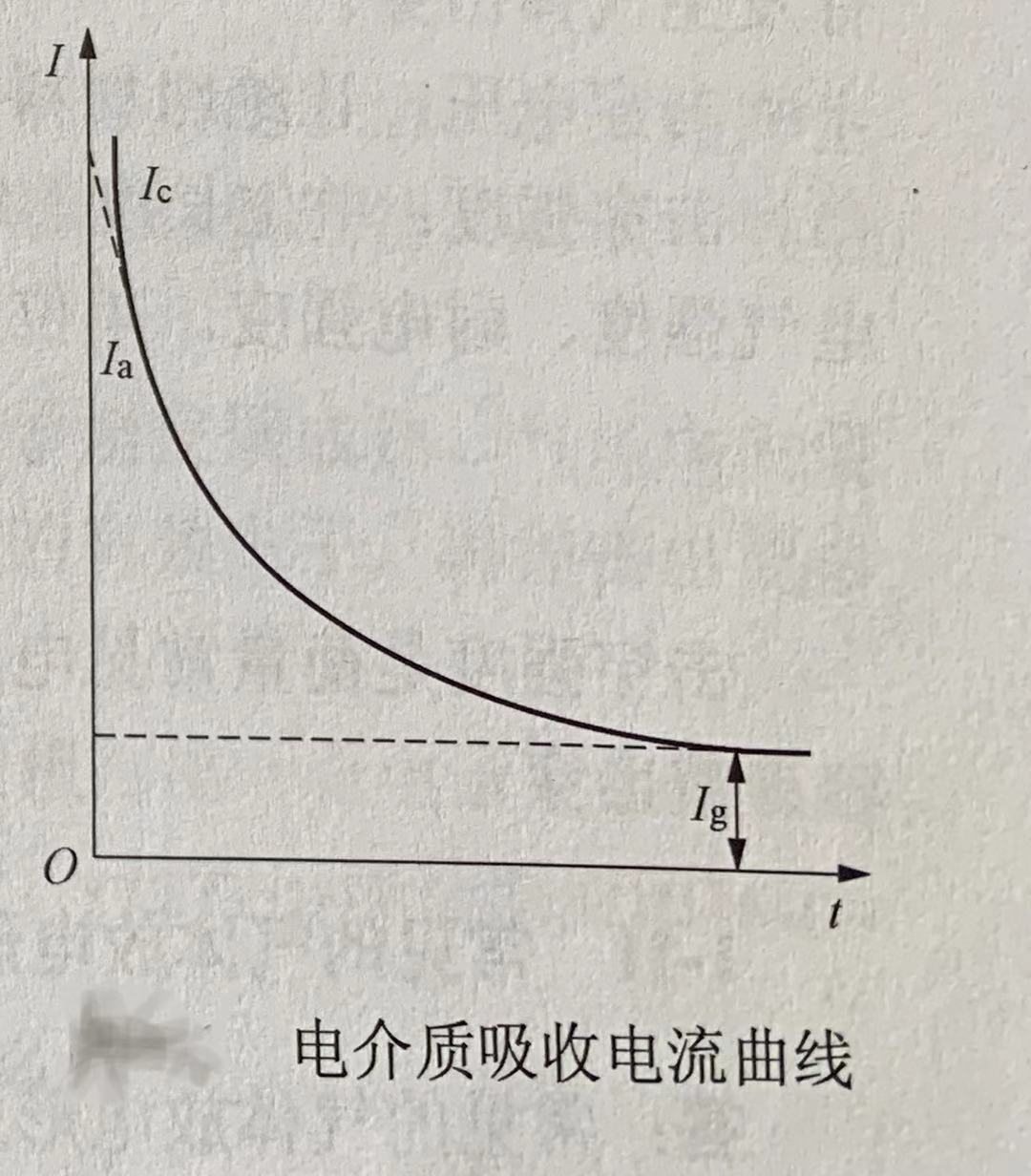

绝缘电阻是电力试验中最常用的试验项目，绝缘电阻测试仪也是常有设备之一，在电介质上加直流电压时，初始瞬间电流很大，以后在一定时间内逐渐衰减，最后稳定下来。电流变化的这三个阶段表现了不同的物理现象。初始瞬间电流是由电介质的弹性极化所决定，弹性极化建立的时间很快，电荷移动迅速，所以电流就很大，持续的时间也很短，这一电流称为电容电流I。接着随时间缓慢衰减的电流，是由电介质的夹层极化和松弛极化所引起的，它们建立的时间越长，则这一电流衰减也越慢，直至松弛极化完成，这过程称为吸收现象，这个电流称为吸收电流(J)。最后不随时间变化的稳定电流，是由电介质的电导所决定的，称为电导电流(2)，它就是电介质直流试验时的泄漏电流图

所示为电介质的吸收电流曲线。吸收现象在夹层极化中表现得特别明显。如发电机和油纸电缆都是多层绝缘，属于夹层极化，吸收电流衰减的时间均很长。中小型变压器的吸收现象要弱些。绝缘子是单的绝缘结构，松弛极化很弱，故基本上不呈现吸收现象。由于夹层绝缘的吸收电流随时间变化比较显著，故在实际试验中可以利用这一特点来判断绝缘的状态。由于吸收电流随时间变化，所以在测试绝缘电阻和泄漏电流时都要规定时间。

例如在现行电气设备交接和例行试验的有关标准中，利用60s及15s时的绝缘电阻比值(即吸收比Ro/R1s)，加压10min时的绝缘电阻值与加压min时的绝缘电阻值之比(极化指数)，作为判断绝缘受潮程度或脏污状况的一个指标。绝缘受潮或脏污后，泄漏电流增加，吸收现象就不明显了。
