变压器有载分接开关检修测量



有载分接开关的基本原理

有载分接开关就是能在不停电负载的情况下切换分接头位置，从而调节变压器输出电压的一种装置。是由一个分接头切换到另一个分接头，来改变有效匝数，即改变变压器的电压比，从而达到调压的目的。

因此在切换过程中必然要在某一瞬间同时连接二个分接头以保证负载电流的连续性。在桥接两个分接头期间串入阻抗,以限制循环电流,保证不发生分接头之间的短路,开关就可由一个分接头过渡到下一分接头。该过渡电路的原理就是有载分接开关的原理。

有载分接开关测量技术要求

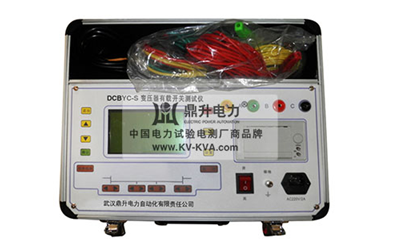

在有载分接开关试验项目中，综合规程规定对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性这几个技术参数有着严格的要求，也是该试验测量的重点。因技术要求鼎升电力研发的DCBYC-S变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。

在有载分接开关动作一万次左右就会进行全面的检查，如检查有无触头烧损、连接情况。测量过渡电阻阻值不超过铭牌误差的±10%。过渡时间要求：CM型35~50ms、CV型55~65ms，如果过度时间太长则燃弧时间过长，时间太短触头弹跳严重，这两种情况都会引起触头严重烧损。三相同期性时间不大于5ms。测试过渡波形是检验切换过渡过程是否正确的重要手段，用变压器有载分接开关测试仪能方便的测出过渡波形，并可直接显示出任意时刻的波形时间和电阻值。

以上就是变压器有载分接开关试验的相关内容，关于变压器有载分接开关特性测试仪的具体使用方法说明可查看“变压器有载开关测试仪操作手册”。
