输电线路正序电容测量方法

返回 打印

电力技术来源：鼎升电力   发布时间：2018-08-21 10:53:38   阅读量：386 次
摘要：正序电容测量方法

输电线路正序电容测量方法，鼎升电力技术《输电线路正序电容测量方法》、输电线路异频参数测试系统使用方法及正序电容测量方法，输电线路正序电容测量方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是输电线路异频参数测试系统相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

在传统的测试方法中通过电力计量用的CT和PT作电信号变换，用指针式的电力测试仪表（电流表、电压表和功率表）测量各个电参量，最后计算得到输电线路工频参数测试结果。由于传统方法测量接线复杂所需设备体积庞大十分不利于现场工作。针对这一问题，新研发了新一代输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，能极其方便准确的测量输电线路的工频参数。

现场测试接线

测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输入信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，最后将电压测量端子UA、UB、UC接入线路引下线线路侧，如下图所示：仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员安全。

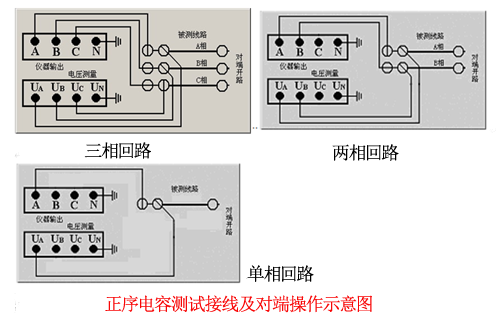

在正序电容（正序开路）测试中，被测线路对端（相对于测量端）开路，将仪器电源输出引至被测线路测量端外侧电流引下线，电压测量输入端接至电压引下线，三相、两相、单相回路的测试接线如下图所示。

测量过程

接线确认无误后通电开机，提示输入线路长度，我们默认为长度为1Km。然后自动进入干扰测试界面。点击《正序电容》测试键，47.5HZ和52.5HZ两个频率的试验完成后，进入降压过程，投入保护，显示最终的测试结果。电容测试完成后的现实界面如图所示。第一行显示测试的总电容值，第二行显示每公里电容值。

以上内容是鼎升电力为大家讲解的“输电线路正序电容测量方法”，有关测量正序阻抗参数可点击查看输电线路正序阻抗测量方法。
