摘要：什么是零序阻抗 零序阻抗测量方法

输电线路零序阻抗的测量方法，鼎升电力技术《输电线路零序阻抗的测量方法》、输电线路异频参数测试系统使用方法及什么是零序阻抗，输电线路零序阻抗的测量方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是输电线路异频参数测试系统相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

什么是零序阻抗

线路的正序阻抗和负序阻抗是相等的，并且正、负阻抗值是自身阻抗和互阻抗的差，而零序阻抗则是自身阻抗与互阻抗的和。对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了，因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病。

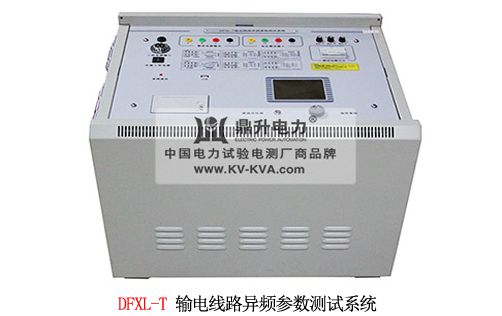

下面我们就用DFXL-T输电线路异频参数测试系统来测量架空线路的零序阻抗。如下图所示：

仪器和线路的接线方法

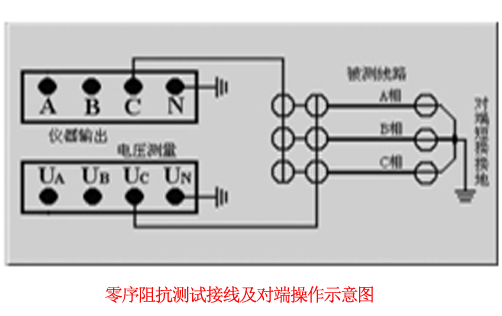

零序阻抗（零序短路）测试时，通过仪器内部的控制回路切换测试信号连接方式，仪器测量端三相短接，仪器只输出一相测试电源到被测线路上。将对端线路短接，并可靠接至大地。下图所示：

仪器操作方法

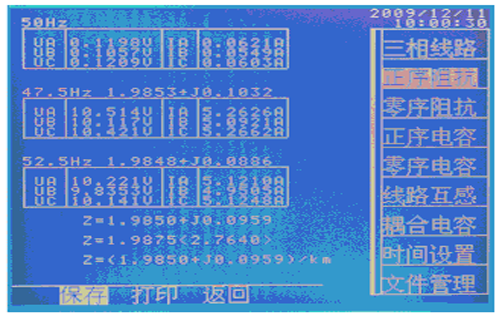

此时通电开机，提示输入线路长度，我们默认为长度为1Km。然后自动进入干扰测试界面。干扰信号测试完成后，显示干扰信号的值，并判断干扰信号是否超标，如果超标，仪器将退出测试流程。程序设定为接入测试电源后（抑制后）的干扰电压＜250V，干扰电流＜40A。进入47.5Hz和52.5HZ的测试流程。两个频率的测试完成后，进入降压保护过程，显示出最终的测试结果。

输电线路正序阻抗测量方法 输电线路正序电容测量方法
