电缆识别仪技术原理和使用方法

返回 打印

电力技术来源:鼎升电力   发布时间:2018-05-29 10:32:52   阅读量:624
摘要:电缆故障测试仪  电缆识别仪使用方法

电缆识别仪技术原理和使用方法,鼎升电力技术《电缆识别仪技术原理和使用方法》、电缆识别仪使用方法及电缆故障测试仪,电缆识别仪技术原理和使用方法来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是电缆识别仪相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

电缆识别仪与电缆故障测试仪的区别

之前有客户问我,电缆识别仪电缆故障测试仪是不是也能对电缆进行识别,我想这个用户可能是用过了电缆故障测试仪的路径查找功能,感觉找路径也非常适合电缆识别功能,其实,是错的,首先你要区分,电缆识别仪是识别电缆功能,电缆故障测试仪是查找路径功能,原理上基本相通,功能和使用方法上有很大的差异,比如,电缆故障测试仪测量必须在停电状态,而电缆识别仪是可以带电测量;电缆识别仪可以准确的识别某一根电缆,而电缆故障测试仪只能是准确的路径方向,今天,我们讲一讲电缆识别仪技术原理和电缆识别仪的使用方法。

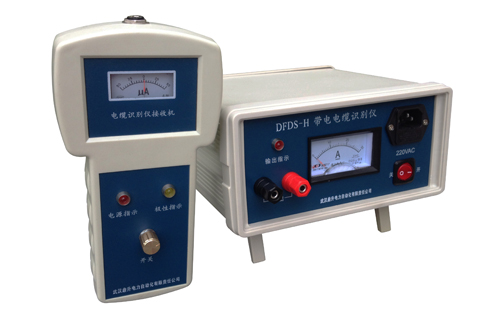

电缆识别仪图片

电缆识别仪技术原理

首先被识别的电缆需要在远端接地,发生器将周期性的单极性电压脉冲馈入要识别的电缆中,流出的电流仅从这一根电缆通过,所有其它邻近电缆中流过的都是返回电流,但它们的极性相反,除了电流方向差异外,电流幅度也是一识别特征,流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大,接收机探测流过电缆的电流方向及大小,产生的磁场在传感器的线圈中感应出电压,该电压极性由电流方向和传感器线圈的方向决定,传感器线圈中感应的电压在表头中显示测量的结果。

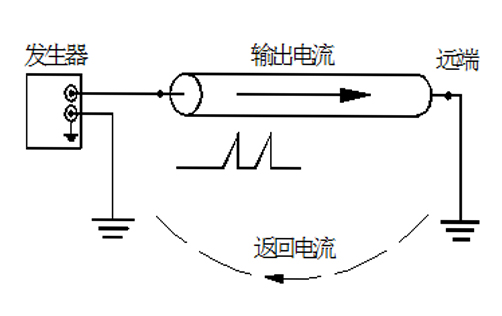

电缆识别仪原理接线图

电缆识别仪使用方法

1.设置测试回路

为保证仪器的正常使用,应注意设置测试回路。

将红色输出插孔与要识别的电缆的芯线相连,将黑色输出插孔与地相连,将电缆芯线在远端与地相连。

2.仪器校准

校准接收机时,要在始端处用传感器卡住电缆(接近发生器),箭头指向电流方向,即指向电缆远端,然后在需要检测处用相同的接收灵敏度进行检测,用传感器将每一根电缆都卡一遍,箭头方向指向电缆远端,当卡住需要识别的电缆时,接收机表头显示读数为4-6格,且向右偏摆,所有其它电缆要么没有读数,要么读数极小且电流方向相反,即向左偏摆。

电缆识别仪使用对象和方法

鼎升电力需要提醒用户的是,电缆识别仪仅仅只是对电缆进行识别的功能,如果您还需要对电缆进行操作,根据电力试验标准,还必须用电缆刺扎器对识别的电缆进行刺扎接地,未接地前请勿随意用手工锯等操作。

以上就是鼎升电力关于“电缆识别仪技术原理和使用方法”的相关问题, 如果您有相关的疑惑可以给我们提问(027-87180938),我们及时问您解答!
