一、电缆故障探测仪的概述

电缆故障探测仪也可以称为电缆故障测试仪，是鼎升电力根据用户的实际需求而研发的专业针对高低压电力电缆故障探测的测试设备，电缆故障测试仪采用传统的电磁原理技术，由路径仪、距离测试仪和定位仪组合而成的电缆故障测试仪，适用于35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障，电缆故障探测仪采用箱式结构，触摸屏操作界面，具备波形储存功能，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。

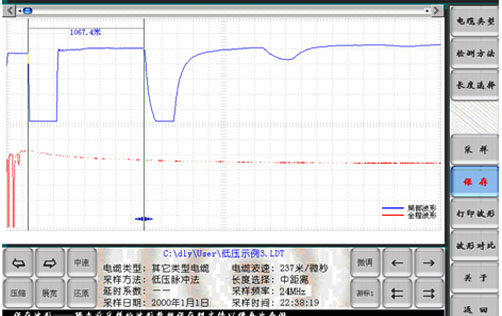

电缆故障探测仪的使用（测量波形）

二、电缆故障探测仪的技术参数

测试距离：低压脉冲法时，最大测试距离16Km；高压闪络法时，最大测试距离15Km。

系统测试精度：小于20cm。

脉冲幅度: 负载阻抗在50Ω时不小于250Vpp。

长度选择: ﹤1KM、 ﹤3KM、＞3KM三种。

采样频率: 6MHz、12 MHz、24MHz、48 MHz。

读数分辨率: 1m

预置了4种电缆介质的电波传播速度：油浸纸、不滴流：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它类型电缆的电波传播速度自设置。

对于其它类型电缆，利用本机的测速功能可以在输入该类型电缆的已知全长后，测出电波在该电缆中的传播速度。

采样方式：电流取样法、电压取样法。

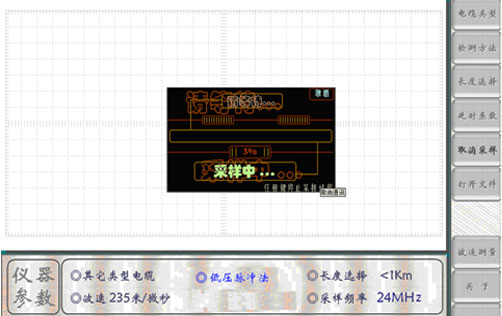

电缆故障探测仪分析过程图

三、电缆故障探测仪的操作步骤

开机前准备工作及一般测试方法：

1．现场故障测试前应首先检查仪器电量是否充足，若电量不足时，应外接电源，仪器方可正常使用。

2．开启“电源开关”，待仪器进入Windows桌面系统后，自动进入电缆故障测试系统设置界面。

按下“测试电源”键，此时仪器面板上“闪络、脉冲”指示灯交替闪烁，默认“低压脉冲”状态。（注：如果仪器退出电缆故障测试仪系统后，回到了桌面系统，需要重新进入电缆故障测试系统，可用触摸笔双击桌面系统上电缆仪图标，重新进入电缆故障测试系统设置界面）。

3．根据被测电缆的类型、实际长度及故障性质，用触摸笔点击电缆仪相关触摸键，进行参数初始设置。

4．参数设置完毕（默认“低压脉冲法”），将仪器测试线红、黑二个夹子分别接到被测故障电缆的故障相和另一好相或电缆地线上，点击“采样”键，仪器自动进入数据采集状态，波形同时显示在屏幕上。再次点击“采样”键，仪器便进入“连续”采样状态。操作者可根据屏幕上显示的波形幅度及位置不断调节“位置调节”和“振幅调节”旋钮。调整到波形便于分析为止，再点击“取消采样”触摸键停止采样。

5．如果设置“高压闪络法”，点击“采样”键后，仪器进入“采样中”的等待状态，对故障电缆高压冲闪时，便会自动将“采样盒”采集的信号显示在屏幕上。并且再次进入“采样中”的等待状态，准备采集下一次高压冲闪时的信号。在不断高压冲闪采样过程中调节“位移调节”“振幅调节”旋钮，调整到波形便于分析为止，再点击“取消采样” 触摸键停止采样，然后进行游标操作，得到故障点距测试端电缆长度。
