地下管线探测仪原理由探测仪路由查找原理、探测仪埋深测量原理、探测仪绝缘故障查找原理组成。

埋深管线测量原理

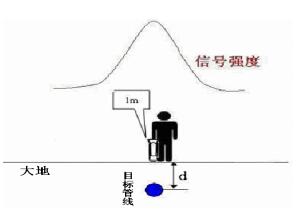

图3

地下管线探测仪接收机内有上下两个相同的水平放置的线圈，它们之间的距离已知。在路由正上方测量得到的上下传感线圈的信号强度，按照电磁理论，可以反推算出未知的目标管线埋深大小。

假设接收机内两平行的探测线圈的中心距为L，在路由的正上方检测到的信号分别为v1、v2，则埋于地下D处的管线理想情况下满足公式：D=L/（V2/V1-1）
管线探测仪正是利用这样的关系实现直读法测量管线的埋深。

3.探测仪绝缘故障查找原理

直埋于地下的管线外层多包以绝缘护套，正常的情况下对地应有极高的阻抗，但随着时间的推移，因种种原因而导致管线的绝缘性能逐步下降，等效的绝缘电阻可降为几MΩ、几十KΩ，直至完全对地短路，进一步恶化便可导致管线的断裂，造成更大的损失。及时地查找出管线的绝缘故障点，是管线维护工作的重要一环。

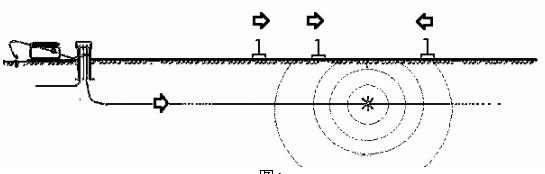

采用DFGX-H地下管线探测仪的绝缘故障查找功能（FF）便可够迅速及时地检测出管线的绝缘故障点。发射机采用直接注入工作方式，将故障查找的专用信号加至管线上，如图4所示。信号在故障点处通过大地向外泄漏，电位大小则以故障点为中心，球面型径向地非线性衰减。将与接收机相连的辅助故障查找支架插入地表面，获取泄漏的信号特性，即可测量出故障点所在方向。按接收机显示的指示箭头，通过多次的反复，最终便可查找出泄漏信号的故障点。

图4
