数字兆欧表的正确使用方法及摇表的使用方法

返回 打印

电力技术来源：鼎升电力   发布时间：2016-08-06 00:00:00   阅读量：2056 次
摘要：兆欧表的使用步骤  摇表的使用方法

数字兆欧表的正确使用方法及摇表的使用方法，鼎升电力技术《数字兆欧表的正确使用方法及摇表的使用方法》、如何使用兆欧表使用方法及兆欧表的使用步骤，数字兆欧表的正确使用方法及摇表的使用方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是如何使用兆欧表相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

数显兆欧表数显兆欧表 电子兆欧表电子兆欧表 可调数字兆欧表可调数字兆欧表 高压数字兆欧表高压数字兆欧表
绝缘电阻测试仪绝缘电阻测试仪 绝缘电阻测试仪绝缘电阻测试仪 绝缘电阻测试仪绝缘电阻测试仪 数字兆欧表数字兆欧表

本文归纳总结了数字兆欧表的正确使用方法及摇表的使用方法，数字兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。武汉鼎升电力自动化有限责任公司希望广大用户，认真阅读并正确操作兆欧表及摇表。保证测试数值标准有效。鼎升电力推荐使用现代通用数字兆欧表，它的功能及精度和数据的稳定性超过传统的摇表。以下具体分别介绍绝缘电阻测试仪、数字兆欧表的使用方法及摇表的使用方法。

一、数字兆欧表使用方法

DMG2670数字兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。使用兆欧表前,首先要做好以下各种准备：

（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
（4）测量前要检查数字兆欧表是否处于正常工作状态,。
（5）数字兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

做好上述准备工作后就可以进行测量了,在测量时,还要注意数字兆欧表的正确接线,否则将引起不必要的误差甚至错误。  数字兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不再流过数字兆欧表的测量机构。这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与数字兆欧表的“G”端相连。

当用数字兆欧表测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当数字兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。

二、数字兆欧表的正确使用方法

1、测量前必须将被测设备电源切断，并对地短路放电。决不能让设备带电进行测量，以保证人身和设备的安全。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。
2、被测物表面要清洁.减少接触电阻，确保测量结果的正确性。
3、测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120r/min)，观察指针是否指在标尺的“∞”位置。将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。如指针不能指到该指的位置，表明兆欧表有故障.应检修后再用。
4、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
5、必须正确接线。兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时，一般只用“L”和“E”端.但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把.摇动的速度应由慢而快，当转速达到每分钟120转左右时(ZC-25型)，保持匀速转动，1分钟后读数.并且要边摇边读数.不能停下来读数。

注意：当用兆欧表摇测电器设备的绝缘电阻时，一定要注重“L”和“E”端不能接反。正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳.“G”屏蔽端接被测设备的绝缘部分。假如将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地.由地经“L”流进测量线圈.使“G”失去屏蔽作用而给测量带来很大误差。另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低。当兆欧表放在地上使用，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时.“E”对地的绝缘电阻同被测绝缘电阻并联。而使测量结果偏小，给测量带来较大误差。

6、摇测时将兆欧表置于水平位置，摇把转动时其端钮间不许短路。摇动手柄应由慢渐快，若发现指针指零说明被测绝缘物可能发生了短路，这时就不能继续摇动手柄.以防表内线圈发热损坏。
7、读数完毕.将被测设备放电。放电方法是将测量时使用韵地线从兆欧表上取下来与被测设备短接一下即可(不是兆欧表放电)。

三、图解电工摇表使用方法

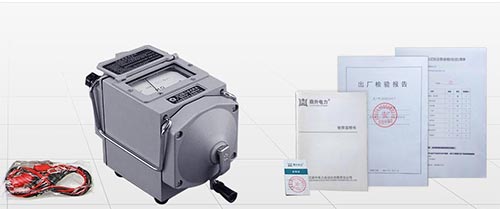

用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

兆欧表的使用方法

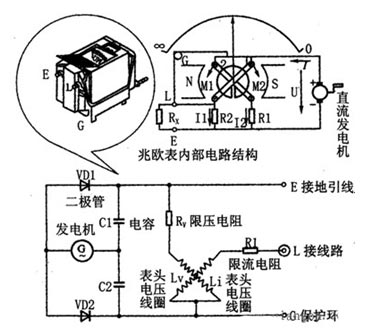

摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。

兆欧表的使用方法

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：

I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）

处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。根据此原理可以检验摇表的好坏。首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

四、摇表的使用方法

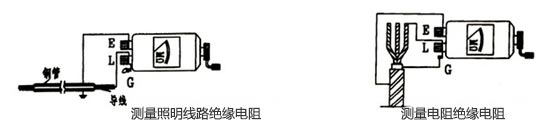

摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。一般测量照片或电力线路对地的绝缘电阻时，只用L和E端，接线如下左图所示。“L”端接到被测设备的“火”或“相端”，“E”端接到被测设备的“地”端。在测量电缆对地绝缘电阻时或被测设备的漏电流严重时，使用“G”端钮。如下右图所示为测量电缆绝缘电阻接线图。

数字兆欧表使用方法

线路接好后，可按顺时针方向转动摇表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢而快，当转速达到一定值时，要保持转速均匀稳定。（一般普通摇表转速为120转左右），当摇表的发电机转速稳定后，表盘上的指针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。

五、电子式绝缘兆欧表于手摇绝缘摇表的区别：

1、电子式绝缘兆欧表：每块表有2个或2个以上的额定电压；手摇表：只有一个
2、电子式绝缘兆欧表：稳定自身产生个额定电压，输出电压稳定；手摇式绝缘摇表：120转/分转速人工产生一个额定电压，输出电压在转速相对稳定时稳定。
3、电子式绝缘兆欧表：测试方便，精度高，自动化程度高；手摇式绝缘摇表：人为造成精度误差大，操作极不方便
4、电子式绝缘兆欧表：测各种绝缘参数R15s、R60s、R10min、吸收比、极化指数时很方便；手摇式绝缘摇表：测吸收比要手摇1分钟，测极化指数要手摇10分钟；
5、电子式绝缘兆欧表：不怕短路测试，不怕被测试品电流反击，自动对被测试品放电；手摇式绝缘摇表：不具备此功能。
6、电子式绝缘兆欧表：体积小，重量轻，便于携带，经久耐用，三年免费维修；手摇式绝缘摇表：笨重，一年保修。

电子绝缘电阻表畅销国内外市场，全国各行业均有使用，特别是电力系统，要求测试吸收比，使用电子式极为方便，另外电子式高压、高阻、抗干扰，不怕反击和自动放电等功能，极大方便现场使用。
