一、输电线路参数

输电线路参数测试主要检测输电线路规定长度单位的电缆线路的电阻、电抗、电导、电容等参数的测量。鼎升电力DFXL-H输电线路工频参数测试仪的输电线路参数检测中，线路电阻、线路电容、线路电感、线路电导及线路电纳精度可达0.5%。在电力系统庇护整定计较进程中，需要获得准确的一次装备的参数。对于输电线路(包括排挤线和电缆)的参数，虽然可以经由过程理论计较获取，但由于受线路所经情况、地质情况和架设方式等影响，计较值难以准确。所以规程划定，新线路(包括破口线路)在投运前均应实测参数。

二、输电线路正序电容输电线路零序电容

直接利用待测输电线路首端加压点所在变电站的单相工频电源，对待测输电线路进行加压；同步采集待测输电线路首端的零序电压、零序电流和末端的零序电压；根据测量得到的电压数据和电流数据，利用谐波分量来计算待测输电线路的零序电容，再换算为工频下输电线路的零序电容。本发明方法消除了工频干扰的影响，大大提高了输电线路零序电容测量结果的精度。

新建高压输电线路在投入运行之前应测量各种工频参数值用以作计算系统短路电流及继电保护整定,推算潮流分布和选择合理运行方式等工作的实际依据。在工频下的正序电容参数,在现场试验时有时会发生困难。该参数通常是按正序电容电流计算而得。输电线路正序电容的计算工式为三相输电线路正序电容=零序电容+3×相间电容。

三、输电线路正序阻抗和零序阻抗

输电线路阻抗的测量分正序阻抗和零序阻抗两种来测量。电缆线路正序阻抗测量过程中要求电缆线路的正序阻抗一般可在电缆盘上直接测量，测量时一般使用较低的电压，因此，需要用降压变压器进行降压，降压器采用星形接线，容量一般为10kVA以上，有较广的电压调节范围，测量时交流电源应比较稳定，以保证测量时电流达到规定的要求，实际电压表的读数值必须是电缆端的电压，试验电流最好接近电缆长期允许载流量，测读各表计的数值时，合上电流后同时读取三个表的数值。

a、测量线路正序阻抗

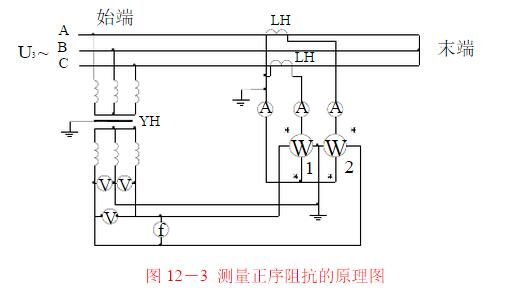

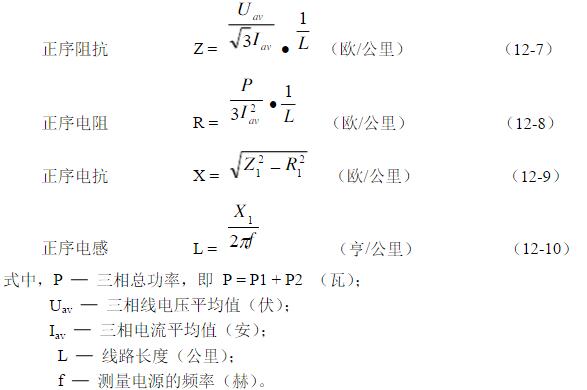

如图3所示将线路末端三相短路，在始端加三相工频电压，测量各相的电流、三相的线电压和三相总功率。按测得的电压、电流取三个数的算术平均值；功率取功率表1及2的代数和（用低功率因素功率表），并按下式计算线路每相每公里的正序参数。

测量线路正序阻抗

在图3中，试验电源电压应按线路长度和试验设备来选择，对100公里及以下线路可用380伏，100公里以上线路最好用1千伏以上电压测量，以免由于电流过小引起较大的测量误差。

正序阻抗

b、测量线路零序阻抗

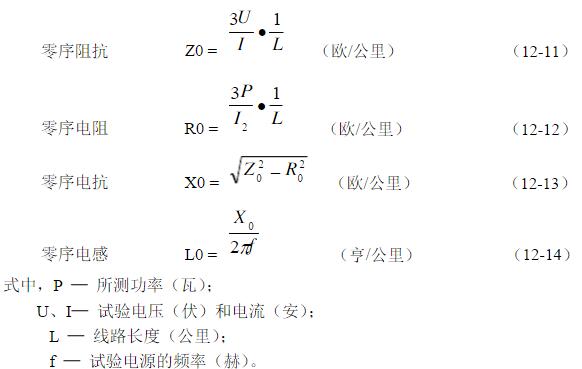

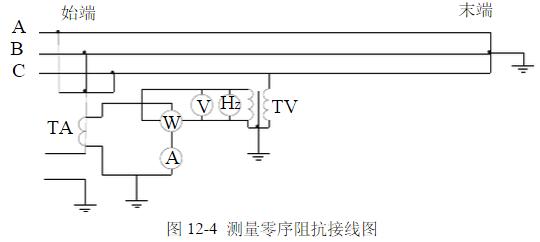

测量零序阻抗接线如图4所示，测量时将末端三相短路接地，在始端施加单相交流电压。根据测得的电流、电压及功率，按下式计算出每相每公里的零序参数。

线路零序阻抗

线路零序阻抗测量方法
