DFCZ-H电缆刺扎器的结构示意图说明

电力技术来源：产品技术部发布时间：2014-08-14 00:00:00 阅读量：2154 次

摘要：

DFCZ-H电缆刺扎器的结构示意图说明，鼎升电力技术《DFCZ-H电缆刺扎器的结构示意图说明》、使用方法及，DFCZ-H电缆刺扎器的结构示意图说明来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        多年以来，电缆运行与维护部门对电缆的刺扎，均按照行业标准DL409-91《电业安全工作规程（电力线路部分）》第234条要求，采用人工刺扎，一旦电缆识别出错，误刺扎带电电缆将造成极大的危害。
        2003年鼎升电力依据《电业安全工作规程》及用户的需求，参照国外先进技术，研制出了电缆识别仪。电缆识别仪为用户提供了已知始、终端而施工现场无法鉴别具体是那一根电缆的问题。为保证百分之百的安全，鼎升电力推出了以上此仪器的配套产品--- DFCZ-H遥控型高压电缆安全刺扎器。电缆刺扎器的配套使用，彻底解决了现场高压电缆的识别、电缆带电与否的鉴别及绝对安全的刺扎问题，杜绝了安全隐患。
        DFCZ-H电缆刺扎器的结构示意图说明：

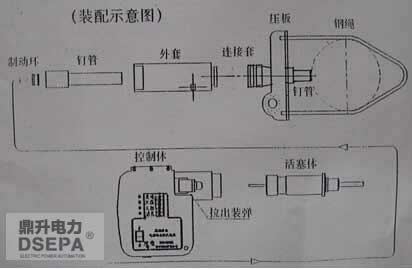

        电缆刺扎器利用射钉枪原理，由精密的自动机械部件、先进的电子检测控制电路和机电控制部件构成，其结构示意见下图。

        图中写有型号名称的方盒是电缆刺扎器的精密自动机械以及电子控制部分，是用户不可拆卸部分，请不要试图拆卸以免损坏设备。如该部分有问题，请及时与鼎升电力联系！
        图中其他部分，为用户安装与保养需要拆装部分，请按上图进行操作。
        图中“压板”“钢绳”为电缆刺扎器与待刺扎高压电缆紧固连接装置。
        图中“钉管”“制动环”“活塞体”为用户每次试扎后必须进行擦拭，上润滑油保养的部分。
        图中“充电”由于技术升级，充电指示以专用充电器上的指示灯为准，充电时红灯亮，充满后变为绿灯亮。
        图中“欠压”为电池状态指示灯，打开电源开关，该灯亮时，必须及时进行充电（5-7小时可以充满）。
        图中“上镗”为电缆刺扎器工作状态指示灯。该灯亮时，表示准备工作到位，可以试扎。
        图中“试扎”为电缆刺扎器工作状态指示灯。该灯亮时，表示已进入试扎状态。

        更多DFCZ-H电缆刺扎器的详细参数请访问：
        http://www.kv-kva.com/605/

DFCZ-H电缆刺扎器使用注意事项 如何对DFCZ-H电缆刺扎器进行充电保养

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
