电缆故障测试仪的工作原理方框图

电力技术来源：产品技术部发布时间：2014-08-14 00:00:00 阅读量：996 次

摘要：

电缆故障测试仪的工作原理方框图，鼎升电力技术《电缆故障测试仪的工作原理方框图》、使用方法及，电缆故障测试仪的工作原理方框图来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
        电缆故障测试仪的工作原理方框图：

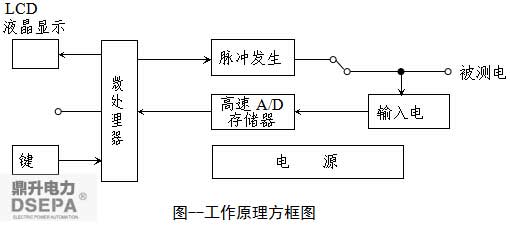

        电缆故障测试仪是以微处理器为核心，控制信号的发射、接收及数字化处理过程。电缆故障测试仪的工作原理方框图如下图所示。

        微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD显示。也可根据需要由通讯口与PC机通讯。
        脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。此脉冲经发射电路转换成高幅值的发射冲，送至被测电缆上。
        高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，最后送微处理器进行处理。
        键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。
