如何使用低压脉冲法测试电缆的低阻接地、短路、断路故障

电力技术来源：产品技术部发布时间：2014-08-13 00:00:00 阅读量：1805 次

摘要：

如何使用低压脉冲法测试电缆的低阻接地、短路、断路故障，鼎升电力技术《如何使用低压脉冲法测试电缆的低阻接地、短路、断路故障》、使用方法及，如何使用低压脉冲法测试电缆的低阻接地、短路、断路故障来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

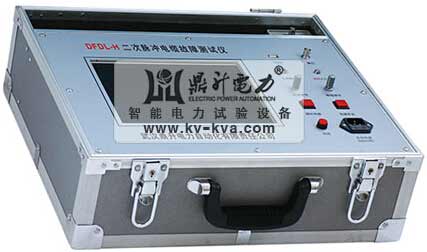

        二次脉冲电缆故障测试仪采用目前国际上先进的“二次脉冲法”技术，自主开发的测试软件和高频高压数据信号处理装置，具有最好的电缆故障波形判断能力和简单方便的操作系统。二次脉冲电缆故障测试仪具有独立自主的知识产权，是国内率先研制成功的“二次脉冲法”电缆故障测试仪。二次脉冲电缆故障测试仪采用真彩显示触摸屏幕，波形拐点显示清晰。采用定义明确的屏幕模拟按键，操作十分简单。
        如何使用低压脉冲法测试电缆的低阻接地、短路、断路故障：
        在现场使用二次脉冲电缆故障测试仪检测电缆故障前，应详细阅读使用说明书中的有关仪器测试原理、接线方式和使用注意事项。避免发生人身事故和损坏仪器设备。
        A.严禁接入脉冲产生器。

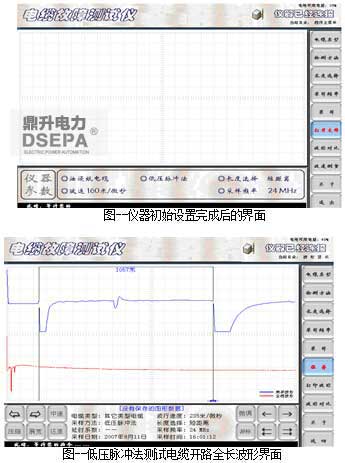

        B.启动二次脉冲电缆故障测试仪电源（按下“测试电源”和“电源开关”），屏幕将在完成自检程序后自动进入设置界面。在电缆故障测试仪信号输入输出端口接出一根Q9夹子线。将Q9夹子线的红夹子接到故障电缆故障相芯线上，黑夹子夹在电缆地线上。此时二次脉冲电缆故障测试仪默认的状态是“二次脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法，点击屏幕上的触摸“操作”模块中的相关键完成初始状态设置。设置在“低压脉冲法”时，面板右侧的“闪络/脉冲”指示灯为绿色。其设置界面（如下图所示）。

        C.完成参数设置后，点击“采样”键，屏幕进入测试和波形处理界面，自动发出测试脉冲。此界面显示电缆的开路（全长）波形或低阻接地（短路）故障波形。再次点击“采样”键，二次脉冲电缆故障测试仪自动进行测试采样，操作者不断调节“位移调节”和“振幅调节”两个旋钮，并观察采到的波形，直至认为波形的幅度和位置适合分析定位为止，点击“取消采样”键，仪器停止采样。二次脉冲电缆故障测试仪的参数设置、测试时间等基本信息也在屏幕下方显示。界面（如上图所示）。

        更多DFDL-H二次脉冲电缆故障测试仪的详细参数请访问：
        http://www.kv-kva.com/602/
