便携式电能质量分析仪测量电流、电压不平衡度时如何接线

电力技术来源：产品技术部发布时间：2014-08-01 00:00:00 阅读量：1123 次

摘要：

便携式电能质量分析仪测量电流、电压不平衡度时如何接线，鼎升电力技术《便携式电能质量分析仪测量电流、电压不平衡度时如何接线》、使用方法及，便携式电能质量分析仪测量电流、电压不平衡度时如何接线来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

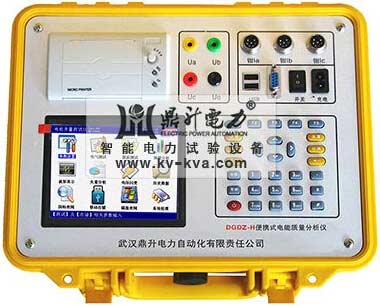

        当电网的电能质量被干扰或污染，达不到国家相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，鼎升电力适时开发研制了适合国情的专业的DGDZ-H便携式电能质量分析仪。
        测量电流、电压不平衡度如何接线：
        本功能用来显示各分相电压幅值和3倍零序电压3U0、零序电压U0、正序电压U1、负序电压U2、电压不平衡度数值＃u；各分相电流幅值和3倍零序电流3I0、零序电流I0、正序电流I1、负序电流I2、电流不平衡度数值＃i。以此来评价电压、电流不平衡对供电质量的影响。

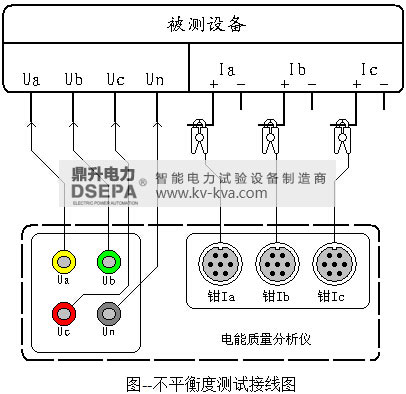

        具体接线方式按照下图进行接线：

        用黄色导线联接被测设备的A相电压和便携式电能质量分析仪的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“不平衡度”屏查看测量结果。

        更多DGDZ-H便携式电能质量分析仪的详细参数请访问：
        http://www.kv-kva.com/729/

便携式电能质量分析仪如何测量电流、电压不平衡度 DGDZ-H便携式电能质量分析仪如何测量电流谐波

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
