三相四线制低压电能表经钳形互感器接线示意图

电力技术来源：产品技术部发布时间：2014-07-29 00:00:00 阅读量：2380 次

摘要：

三相四线制低压电能表经钳形互感器接线示意图，鼎升电力技术《三相四线制低压电能表经钳形互感器接线示意图》、使用方法及，三相四线制低压电能表经钳形互感器接线示意图来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

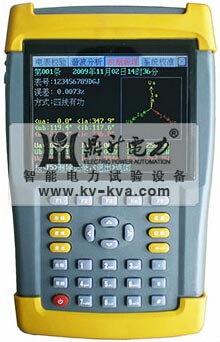

DGDN-3S手持式三相电能表现场校验仪是鼎升电力开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。手持式三相电能表现场校验仪配以高精度、高线性度的电压互感器和电流互感器，使手持式三相电能表现场校验仪对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。

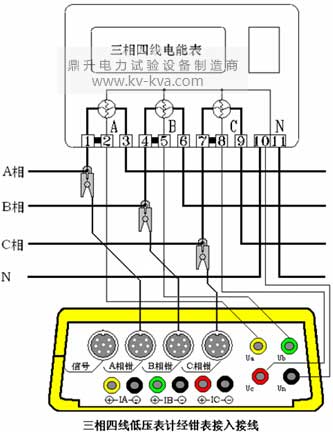

三相四线制低压电能表经钳形互感器接线校验如下图所示：

        先将电压线首端的插棒按颜色分别接到手持式三相电能表现场校验仪面板相应的A、B、C、N电压端子上，电压线末端的鳄鱼夹分别接到被测表表尾的A、B、C、N相电压线上；再将各相的钳形互感器插到有相应标号的接口上，然后用钳形互感器卡住对应相的电流线即可。（注意：极性一定要接正确，钳形电流互感器标有A、B、C的一面为电流流入端，N的一面为流出端）。
        打开手持式三相电能表现场校验仪开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。

        更多DGDN-3S手持式三相电能表现场校验仪的详细参数请访问：
        http://www.kv-kva.com/722/

三相三线高压电能表经钳表接入接线示意图 手持式三相电能表现场校验仪如何设置试验参数

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
