DGDN-3S手持式三相电能表校验仪是鼎升电力开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。三相电能表现场校验仪配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。

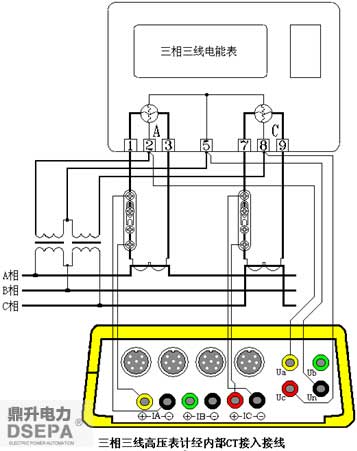

三相三线高压电能表经内部CT接入接线如下图所示：

三相三线电能表校验时CT接入示意接线图

        先将电压线首端的黄、绿、红插棒分别接到手持式三相电能表现场校验仪面板相应的A、N、C电压端子上（即黄色插棒接到电压端子UA上，绿色插棒接到电压端子UN上，红色插棒接到电压端子UC上，UB端子不接线），电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上；将电流线的首端A、C两相插棒按颜色接到手持式三相电能表校验仪面板相应的电流端子上（B相线不用），有极性端标记的接电流正端，无标记的接电流负端，电流线末端的鳄鱼夹（或插片）接到端子排两侧（I+接到远离表计侧，I-接到靠近表计侧），然后将端子排的连片打开。
        打开三相电能表校验仪开关，先按照被测表参数将“参数设置”屏中相应的参数设置正确，然后，即可进入相应的界面进行测试。
        内部CT直接接入的方式能达到最高的测试精度，但接线比较繁琐。
