三相用电检查仪三相三线的接线方法

电力技术来源：产品技术部发布时间：2014-07-28 00:00:00 阅读量：1629 次

摘要：

三相用电检查仪三相三线的接线方法，鼎升电力技术《三相用电检查仪三相三线的接线方法》、使用方法及，三相用电检查仪三相三线的接线方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

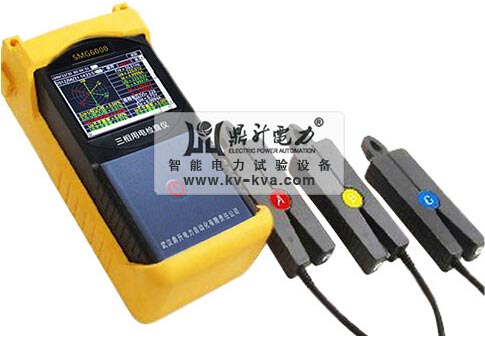

        三相用电检查仪是进行三相电参数测量、保护回路CT接线正确性分析和三相电电压电流不平衡度检测的仪器，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量，更为独特的是，能分析CT接线的正确性检查电力线用电平衡情况。并具有电能计算功能。
        三相用电检查仪设计上采用高速ARM处理器作为下位机进行电参数的测量，完全图形化界面，真彩色显示，触摸屏操作人机界面友好，三相用电检查仪便于携带，功能强大。
        三相用电检查仪三相三线的接线方法：
        如下图：

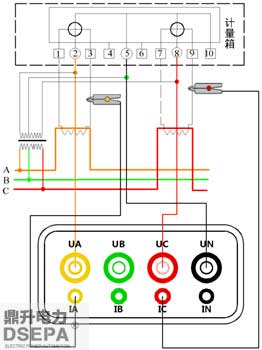

                                                                图--三相三线接线示意图
        电压线的连接：使用专用电压测试线（黄、红、黑三组），一端依次插入本仪器的UA、UC、UN相插孔，另一端分别接入被测线路的A相、C相、B相。注意：黄色线接UA插孔，黑色线接UN插孔、红色线接UC插孔。
        电流线的连接：再将IA、IC钳插入三相用电检查仪IA、IC插孔中，再将另一端分别卡入被测电流回路。

        更多SMG6000三相用电检查仪的详细参数请访问：
        http://www.kv-kva.com/726/

三相用电检查仪单向测量接线方式 三相用电检查仪三相四线接法示意图

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
