DHYB-HI氧化锌避雷器在线测试仪有线模式操作方法介绍

电力技术来源：产品技术部发布时间：2014-07-14 00:00:00 阅读量：1039 次

摘要：

DHYB-HI氧化锌避雷器在线测试仪有线模式操作方法介绍，鼎升电力技术《DHYB-HI氧化锌避雷器在线测试仪有线模式操作方法介绍》、使用方法及，DHYB-HI氧化锌避雷器在线测试仪有线模式操作方法介绍来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        DHYB-HI氧化锌避雷器在线测试仪用于检测氧化锌避雷器电气性能的专用仪器，氧化锌避雷器在线测试仪适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
        DHYB-HI氧化锌避雷器在线测试仪有线模式操作方法介绍：
        氧化锌避雷器在线测试仪输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）：
Ir1p=Ix1pCOSΦ       Ic1p=Ix1pSINΦ
        考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°— 86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：

        实际上Φ<80°时应当引起注意。
        1）接地
        测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。
        2）参考电压
        参考电压信号线一端插入参考电压插座，另一端接被测相PT二次低压输出：小黑夹子接中性点(x)，小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远，可使用加长线。
        3）电流信号
        先将泄漏电流信号线插头插入氧化锌避雷器在线测试仪，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。

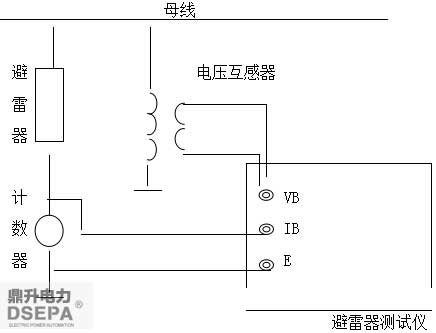

接线图如下：

更多DHYB-HI氧化锌避雷器在线测试仪的详细参数请访问：
http://www.kv-kva.com/802/
