电流互感器测量比差和角差的方法

电力技术来源：鼎升电力发布时间：2018-09-28 10:26:50 阅读量：467 次

摘要：什么是角差比差 测量比差和角差的方法

电流互感器测量比差和角差的方法，鼎升电力技术《电流互感器测量比差和角差的方法》、电流互感器现场校验仪使用方法及什么是角差比差，电流互感器测量比差和角差的方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是电流互感器现场校验仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

什么是角差比差

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。

互感器的比差即为比值误差，即指互感器的实际二次电流（电压）乘上额定变比与一次实际电流（电压）的差，对一次实际电流（电压）的百分数。

互感器的角差即为相角误差，即指互感器的二次电流（电压）相量逆时针转180°后与一次电流（电压）相量之间的相位差。下面我们用DGQL-H电流互感器现场校验仪学习测量CT误差的方法。

根据面板提示，连接好仪器与被测互感器。其中测试线的四芯线在被测互感器的二次端子上红红，黑黑相接，如图：

互感器误差测量接线图

进入电流互感器标准误差测量，在测量过程中，请确保仪器和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！此页面测量，测量时间大约在2分钟内完成，请耐心等待！

测量过程中，如果出现下界面：蜂鸣器长响一次且页面显示“变比错误”，提示测试线所接的互感器变比不正确。蜂鸣器短响三次且页面无显示“变比错误”，提示测试线所接的互感器变比正确，而极性不正确。

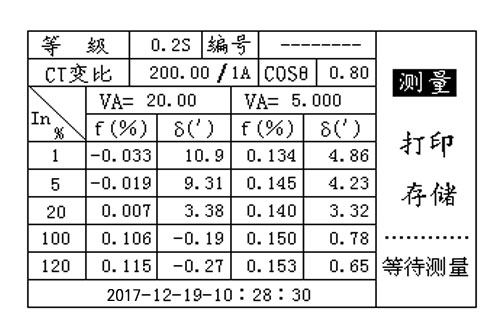

若需要进行对被测互感器的调整，“复位”键重新测量，或者关机。仪器逐点显示标准误差的每个点的比差、角差。每测完一点的比差、角差，蜂鸣器短响一次。测量完成后，蜂鸣器长响一次。

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
