石墨开关怎样测试分合闸时间及同期性

电力技术来源：鼎升电力发布时间：2018-09-18 10:23:17 阅读量：418 次

摘要：如何测量石墨开关

石墨开关怎样测试分合闸时间及同期性，鼎升电力技术《石墨开关怎样测试分合闸时间及同期性》、高压石墨开关动特性测试仪使用方法及如何测量石墨开关，石墨开关怎样测试分合闸时间及同期性来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是高压石墨开关动特性测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

石墨触头的作用

石墨是一种半导体材料，具有耐高温、耐磨的物理特性，石墨触头一般由两部分组成，其灭弧部分为石墨成分而通流部分是金属部分，断路器在刚分刚合时触指间产生的电弧容易将金属触头烧损，缩短断路器的使用寿命，采用了石墨触头后电弧主要通过石墨触头，保护了动静触头的金属部分，这样大大提高了设备的安全可靠性，也使得石墨触头在电力系统中得以广泛应用。

近几年，西门子公司推出了带石墨触头的新型SF6开关，由于石墨触头的特殊结构，用传统的测试方法不能如实反映断路器的分、合闸时间和不同期性，下面我们就用DGK-T高压石墨开关动特性测试仪为大家讲解石墨触头开关测试方法。

如何测量石墨开关

石墨触头和普通断路器的金属触头有着很大的区别，其导电能力有别于金属触头，而现在使用的多数断路器测试仪采用的是电压电流法，其原理是在分合闸时通过检测输入信号的变化来测出断路器的分合闸断点，这在金属触头来说是可行的。在合闸过程中一般仪器会在动静触头两端加入100mv以上的电压，当断路器合闸时如果加入开关的电流为10A，金属触头的接触电阻很小以100μΩ计算，动静触头两端电压为U=100x10=1(mv)，合闸时电压的变化足够使仪器测量到合闸接触点，分闸同理。可是石墨触头就不一样了，半导体的石墨其电阻远大于金属，这样就会使仪器对石墨触头的接触或断开不能够很好的判别，会在测量时出现较大的误差。而高压石墨开关动特性测试仪就可以解决这个问题。

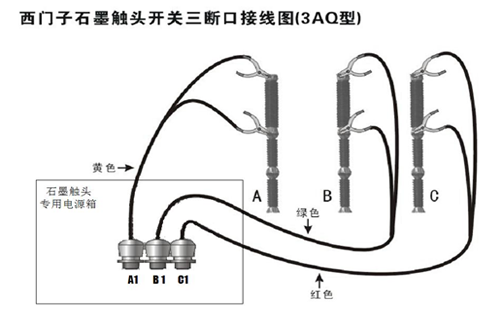

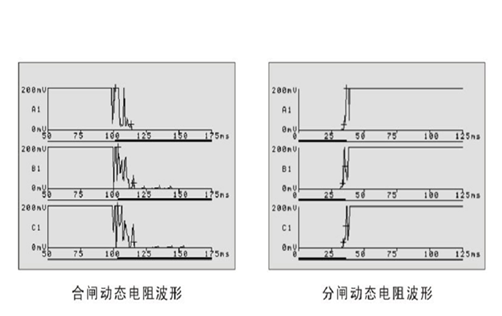

石墨触头开关接线图和测试波形

六断口接线图类似于3断口，开关每相的两个断口分别接两根石墨触头专用测试线，然后接入石墨触头专用电源线的对应插座。

注意事项

测试仪输出触发电源严禁短路；尽可能使用外接电源作用测试电源，防止因内部电源电力不足而影响测试结果；仪器需可靠接地；传感器安装应牢靠，任何在断路器动作过程中的晃动都会影响测试数据的准确性。详细测试步骤可点击“高压开关动特性测试仪操作方法”查看。
