测量电阻值选择电缆故障查找方法

电力技术来源：鼎升电力发布时间：2018-09-11 10:38:54 阅读量：481 次

摘要：低压脉冲法 高压闪络法

测量电阻值选择电缆故障查找方法，鼎升电力技术《测量电阻值选择电缆故障查找方法》、电缆故障测试仪使用方法及低压脉冲法，测量电阻值选择电缆故障查找方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是电缆故障测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

电缆故障通常会出现相间短路；单相或多相对地短路；单相开路等多种情况。我们一般分为两大类：低阻故障和高阻故障,低阻时用低压脉冲法；高阻时用高压闪络法。不管用那种方法测量时都必须断开线缆两端所用电气设备。

怎样判断低阻和高阻故障

首先我们先用兆欧表测量相间绝缘电阻判断相间有无短路；然后测量单相对地的绝缘电阻分析是否对地短路。如有短路时，由于兆欧表是MΩ级，我们要用万用表测得具体阻值分析判断。当阻值小于200Ω时为低阻故障我们就用脉冲法;当阻值大于200Ω时为高阻故障我们就用高压闪络法。

低压脉冲法是根据雷达测距原理，在测试端电缆故障测试仪主机向有故障的那一相发射一个脉冲信号。在电缆故障点处对地就会产生反射波，通过接收机将反射波形采集下来显示在主机屏幕上。如下图：主机便可计算出测试端到故障点的大概距离。大概位置找到后,再用定点仪精确找到故障点。

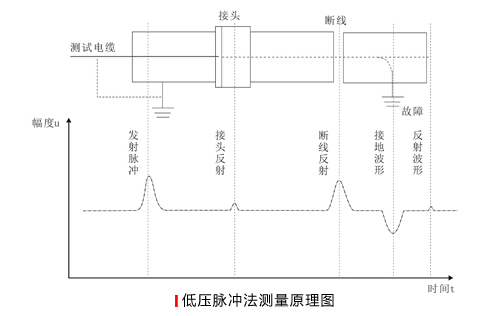

低压脉冲法测量原理图

使用高压闪络法时则要配上一套高压发生装置，只要冲击电压足够高，故障点将被电弧击穿，击穿后故障点就会对大地产生放电，通过采集器辨别放电声音的故障点，由于环境干扰等因数夜晚效果跟明显。可根据电缆实际情况选择判断方法及避免环境影响

高压闪络法

不管是高压电缆还是低压电缆在出现故障不能输电时，我们首先要清楚的知道电缆的长度、埋深及走向。再不知情时应用路径仪查找线缆的走向，用测距仪测出电缆的长度。这样我们才能进行故障的查找。该DFDL-S电力电缆故障测试仪可以做到电缆高效精准故障修复。
