电容式电压互感器（CVT）正切值及电容量测方法

电力技术来源：鼎升电力发布时间：2018-09-03 09:34:30 阅读量：348 次

摘要：什么是CVT CVT介损角测量接线图

电容式电压互感器（CVT）正切值及电容量测方法，鼎升电力技术《电容式电压互感器（CVT）正切值及电容量测方法》、抗干扰介损测试仪使用方法及什么是CVT，电容式电压互感器（CVT）正切值及电容量测方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是抗干扰介损测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

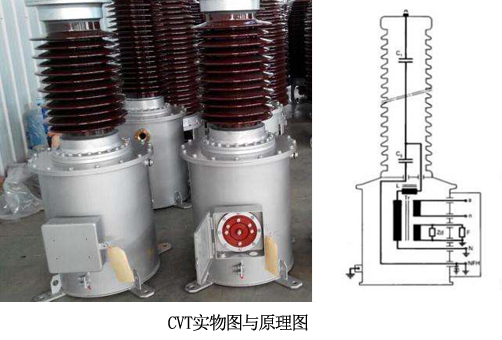

什么是CVT

电容式电压互感器也称为CVT，主要由电容分压器和中压变压器组成。电容式电压互感器可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。它因绝缘性能较好，耐压水平高，不会与断路器断口电容产生铁磁谐振。所以CVT因诸多优点广泛应用在高压电网系统。

CVT自激法测量

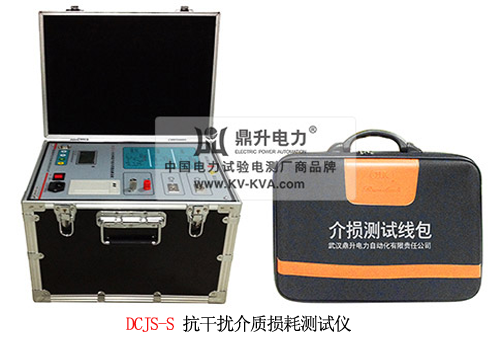

DCJS抗干扰介损测试仪由于采用了变频技术，滤掉了工频现场产生的干扰，运用正接法、反接法、自激法接线简单，全自动完成整个过程的测量。测量介质损耗角正切值是为了发现绝缘受潮、老化等分布性缺陷问题。

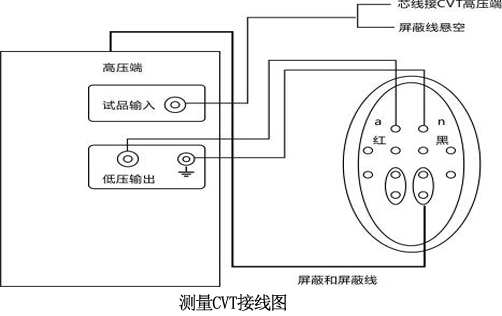

CVT介损角测量接线图

将红色专用高压电缆从仪器后侧的高压端HVx上引出，接CVT高压输入端。高压屏蔽线接被试设备高压端与仪器试品输入端相连。将黑色专用低压电缆从仪器面板上的低压输出端引出，接被试设备低压端A；低压屏蔽线接被试设备屏蔽端（试品无屏蔽端则悬空）。注意：HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量。

测量CVT接线图

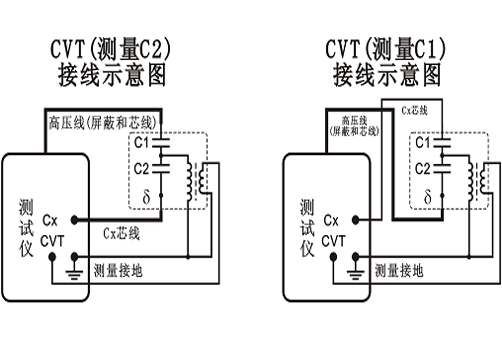

CVT电容C1与C2测量接线图

测量CVT电容量C1与C2

该仪器有正接法、反接法、CVT三个测试模式，我们在这里选择CVT测试模式。注意：仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全。
