DHYB-T氧化锌避雷器带电测试仪的接线方法

电力技术来源：产品技术部发布时间：2014-07-14 00:00:00 阅读量：1853 次

摘要：

DHYB-T氧化锌避雷器带电测试仪的接线方法，鼎升电力技术《DHYB-T氧化锌避雷器带电测试仪的接线方法》、使用方法及，DHYB-T氧化锌避雷器带电测试仪的接线方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        DHYB-T氧化锌避雷器带电测试仪是检测氧化锌避雷器运行中各项交流电气参数的专用仪器。
        DHYB-T氧化锌避雷器带电测试仪的接线方法：
        1.带电测试

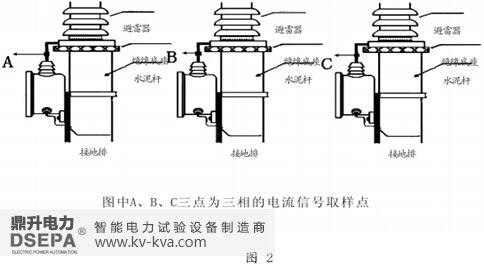

        电流采集接线如图2所示，电流采集点为放电计数器上端引线，地线可以在系统的任一个接地点一点接入氧化锌避雷器带电测试仪面板接地柱。
电压取样，从系统电压互感器的计量端子取三相电压信号，此电压信号经过配套的V/I变换有源传感器，以有线或无线的方式接入氧化锌避雷器带电测试仪参考电压信号通道，作为参考电压信号。
        2.离线测试：
        试验线路如图3所示。
        “变压器仪表端”指试验变压器的仪表绕组，此电压信号经过配套的V/I变换有源传感器接入氧化锌避雷器带电测试仪参考电压信号通道，作为参考电压信号。
单相试验时，电压信号接入A相，电流信号也要对应接入A通道。

更多DHYB-T氧化锌避雷器带电测试仪的详细参数请访问：
http://www.kv-kva.com/801/
