真空开关真空度如何鉴定好坏

返回打印

电力技术来源：鼎升电力发布时间：2018-08-02 09:52:35 阅读量：412 次

摘要： 真空度测试原理 真空度测试优点

真空开关真空度如何鉴定好坏，鼎升电力技术《真空开关真空度如何鉴定好坏》、真空开关真空度测试仪使用方法及真空度测试原理，真空开关真空度如何鉴定好坏来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是真空开关真空度测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

真空开关的介绍与应用领域

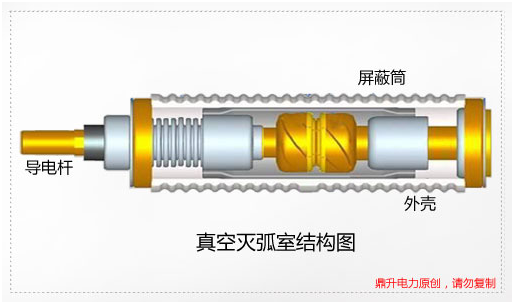

真空开关是利用真空优良的绝缘性使中高压电路切断电源，与其他油开关，六氟化硫开关的作用、功能相似，不同在于电压等级和应用场所也同，真空开关是因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空二得名“真空开关”。

真空开关真空度的三种测量方式

既然真空开关的绝缘介质是真空，那么，我们平时的检修试验中，如何检查真空灭弧室的真空度呢？下面，我们谈一谈真空开关真空度如何鉴定好坏。

下面有三种方法，前面两种相对使用得较少，但是在条件有限或者设备不足的情况下，可以参考一下，我们主要推荐使用第三种方法，也叫磁控直接测量法。

(1) 火花计法：适用于玻璃管状的真空灭弧室，使用时，让火花探测器在灭弧室表面移动，在其高频电场作用下观察内部发光的情况，如果管内有青色辉光，则真空度在0.133Pa以上，若果呈现红蓝光，说明这空管已经失效，如果呈现大气状态，真空管内不会发光。

(2) 观察法：此方法不需要借助设备，通过观察内部颜色的变换来判断氧化的情况，这种方法显然不靠谱。

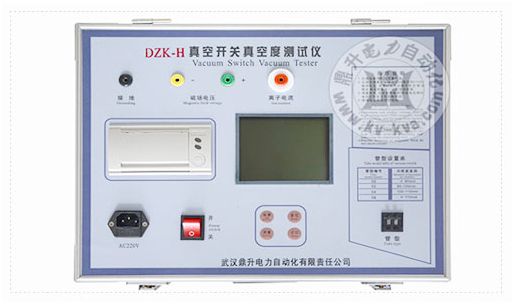

(3) 磁控法，是目前比较推荐用于测量真空开关真空度的测试仪器，也是目前测量精度最高，准确性最好的测试设备，真空开关真空度测试仪是被制造厂作为真空开关灭弧室的主要检测方法。

真空开关真空度测试原理

真空开关真空度测试仪采用磁控放电法进行测量，将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同，通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线，当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。

真空开关真空度测试的优点

在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内，这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员，而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室，而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

真空开关真空度测试安全事项

用真空开关真空度测试仪测量时，应正确的选取管型，管径不同离子电流也不同，否则容易影响测量的准确性。

加强试验人员的安全意识和标准化操作，除了安全接地之外，测试过程中高压输出端会有20kv的高压，磁场电压为1600V，测试人员尽量保证足够的安全距离，并且做好安全措施。

测试完成后，磁场电压输出端可能仍然有40V左右的剩余电压，触摸前，应充分的放电，放电完成后再拆除测试线，防止发生人员触电。
