摘要：电缆故障查找 电缆故障定位

地下电缆故障定位查找方法，鼎升电力技术《地下电缆故障定位查找方法》、电缆故障使用方法及电缆故障查找，地下电缆故障定位查找方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是电缆故障相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

电缆故障介绍

地下电缆故障是埋设在地面以下高低压电力电缆出现故障的简称，随着现代化经济体系的发展和城市市容市貌的整治，越来越多的电力电缆采用地下埋设的方式达到传输能效的目的，地下电缆传输相对于架空线路传输既达到了安全性，可靠性和抗干扰性目的，又减少了土地占用资源和美化了城市的作用。

那么，不言而喻，如果地下电缆出现故障，需要对故障查找和定位就不那么容易了，这需要完全凭借专用测试设备的功能特性和技术人员丰富的经验才能完成，今天，我们就讲一讲电缆故障的定位和查找方法。

电缆故障定位查找方法

首先，电缆出现故障有很多不同的特征，比如高阻故障、接地故障、开路故障、短路故障等，我们首先用万用表或者是兆欧表通过测量出来的电阻值判断故障的类型和故障线路，采用不同的方式和方法对故障点进行定位查找，先来看一下设计原理图：

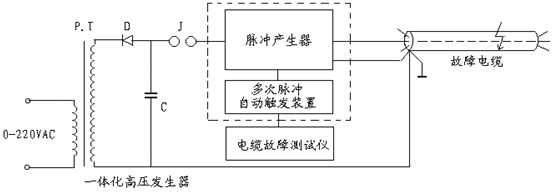

电缆故障定位查找接线原理图

电缆故障定位查找接线原理图

接线方法

以高阻故障为例，如下图：接入脉冲产生器，高压发生器和故障电缆，注意，为了保证电缆故障的查找与定位，测量时，由于是采用脉冲放电的测量方法，切忌做好和人防安保措施。

电缆故障定位接线图

启动电源，屏幕完成自检后自动进入设置界面，根据现场被测电缆种类、长度选择、速率、选定延迟时间，完成初始状态设置，随后，调整球间隙，启动高压，脉冲电容充电再放电，当故障点产生一个放电现象，测试仪会记录一个放电波形，并经过处理后，返回到显示界面，通过移动光标就可以直观的显示故障距离，然而电缆敷设在地下，很多不确定因素和不知情的情况存在，比如杂波干扰，中间接头等，都会影响返回波形的平滑度，如何分辨和识别，是需要一定的技术积累和现场经验。

电缆故障查找波形图

总而言之，电缆故障的查找和定位是通过测量原理实现，也是目前国内电缆故障的查找和定位比较主流的一种技术，据我了解，像国外比较知名企业生产的故障定位仪，其原理也是大同小异，在数据波形处理、抗干扰能力分析比价占用优势，如果真正的掌握地下电缆故障定位查找的使用方法，你一定会觉得国内的电缆测试仪设备实用性更强。
