Z型变压器测试仪的使用接线方法

电力技术来源：鼎升电力发布时间：2016-05-09 00:00:00 阅读量：1020 次

摘要：Z型变压器测试仪接线方法 Z型变压器测试仪使用

Z型变压器测试仪的使用接线方法，鼎升电力技术《Z型变压器测试仪的使用接线方法》、变压器变比测试仪使用方法及Z型变压器测试仪接线方法，Z型变压器测试仪的使用接线方法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是变压器变比测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

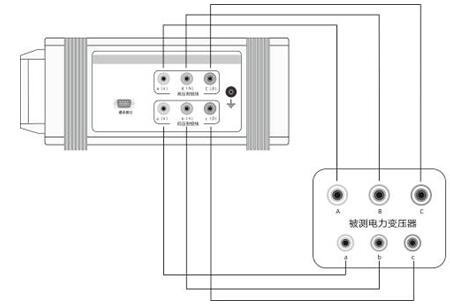

三相电力变压器或者整流变压器的接线图如图3所示。测试三相电力变压器时，用测试线将变压器的高压侧（A、B、C）和仪器面板上所标的高压侧（A〔α〕、B〔N〕、c〔β〕）相连，变压器低压侧（a、b、c）与Z型变压器测试仪的低压侧（a〔α〕、b〔n〕、c〔β〕）相连接，并保证接触良好。

测试单相变压器时应将变压器的高压绕组（A、X）接仪器（A〔α〕、B〔N〕），低压绕组（a、x）接仪器（a〔α〕、b〔n〕）。接线如图4所示。

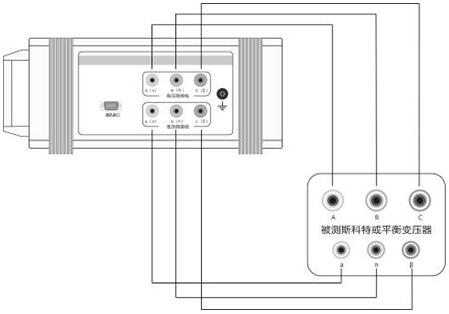

测试斯科特变压器时，将斯科特变压器的高压侧（A、B、C）和仪器面板上所标的高压侧（A〔α〕、B〔N〕、C〔β〕）相连，低压侧（α、n、β）分别与仪器低压侧（a〔α〕、b〔n〕、c〔β〕）相连。平衡变压器的接线方法类似，接线如图5所示。

测试逆斯科特变压器时，将变压器的高压侧（α、N、β）和仪器面板上所标的高压侧（A〔α〕、B〔N〕、C〔β〕）相连，低压侧（a、b、c）分别与仪器低压侧（a〔α〕、b〔n〕、c〔β〕）相连, 接线如图6所示。

注意：高/低压侧不能接反欢迎访问DCBC-H变压器变比测试仪相关资料
