变压器变比测试仪操作方法说明

鼠标操作：左右旋转移动光标；按压的同时左右旋转鼠标，修改光标处的内容；菜单位置按压鼠标，执行操作。

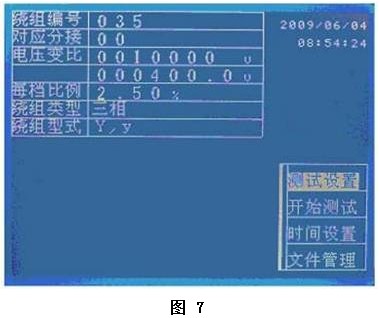

开机后，变压器变比测试仪显示的界面如图7所示。

图中，右上角显示的是日期和时间；右下角显示的是系统菜单；左上显示的是设置好的参数（开机时调入的是默认参数）。

（一）变压器变比测试仪“测试设置”菜单

绕组编号不能设置，由Z型变比测试仪自动按顺序累加产生。一个编号代表一个绕组，一个编号可以有很多组测试数据（不同的分接位置）。
对应分接：输入铭牌标准高压和低压时对应的分接号。
电压变比：输入铭牌标准高压和低压（无升压和降压时的电压）。
每档比例：输入分接开关升压和降压的每档百分比，有1.25%、2.5%、3.0%、5.0%、7.5%、10.0%等可供选择。
绕组类型：有三相（普通和整流等变压器）、单相、斯科特（或平衡变压器）、逆斯科特等四种可供选择。
绕组型式：高压侧有Y、D、Z、I等可供选择；低压侧有y、d、z、i等可供选择。这些符号不影响测试，只方便显示和打印。注意：
1)绕组类型决定仪器输出的电压是单相、两相或三相，不能输入错误；
2)对应分接和每档比例要保证输入正确，不然仪器不能正确判断分接位置，以及正确计算各分接位置的标准变比；
3)电压变比要输入正确，不然会影响误差的计算；
4)每档分接输入为0时，仪器不自动判断分接位置，永远以输入的高、低压比值作为标准变比。

（二）变压器变比测试仪“时间设置”菜单

“时间设置”为反白显示时，按压鼠标，进入时间设置功能。右上角有三行数字和字符，第一行是日期（年、月、日），第二行是时间（时、分、秒），第三行是“yes”（确认修改）和“no”（不修改）。旋转鼠标时，光标移动；按压鼠标不放的同时旋转鼠标时，改变光标所在位置的数值。

一般不需要修改日期和时间，在系统时钟与实际相差较大时，请修正。日期和时间会加在每条数据记录里面，便于数据识别。

（三）变压器变比测试仪“开始测试”菜单

在保证接线正确、参数输入正确的前提下，选择“开始测试”并确认，就可以进入如图9所示的测试界面。

数据显示区的字符含义介绍如下：
UH(mV)：高压侧的电压，单位为mV。
Ab：三相时，AB的线电压；逆斯科特时，αN的电压；单相时的电压。
Bc：三相时，Bc的线电压，逆斯科特时，βN的电压。
Ca：三相时，Ca的线电压；
Phase：高压侧的相位值。
UL(mV)：低压侧的电压值，单位为mV。
Ab：三相时，ab的线电压；斯科特时，αn的电压；单相时的电压。
Bc：三相时，bc的线电压，斯科特时，βn的电压。
Ca：三相时，ca的线电压；
Phase：低压侧的相位值。注意：所有的相位角度值全部是相对高压侧AB的线电压差值。
Pha-LH：单相、三相时，各相低压侧相5对于同相高压侧的相角差；斯科特时，第一个为α的角度（0），第二个是β相对于α的夹角。逆斯科特时，第一个为ab的角度（0），第二个、第三个分别是bc、ca相对于ab的夹角。
Ratio：实际的测量变比。三相时对应为AB、BC、CA的变比；斯科特（逆斯科特）时对应为αN、βN的变比；
Error：误差（%），对应关系同上。
分接变比：当“对应分接”为0时，等于高、低压电压比值；当不等于0时，为计算得到的分接位置的标准电压比。
分接位置：当“对应分接”为0时，等于输入的分接位置值；当不等于0时，为计算得到的分接位置值。图10为测试完成后的显示界面。

“保存继续”：保存结果，继续试验。此功能对于分接位置很多的变压器尤其方便快捷，省去升压的过程。测试完成后，改变分接开关位置，选择此功能，就能迅速进行试验。
注意：先改变分接开关位置，再按压鼠标。
“打印”：打印测试结果。为了提高测试效率，可以先保存，再利用后面介绍的“文件管理”功能实现一个绕组数据的整组打印。
“退出”：退出试验，完成一个绕组的试验工作，同时绕组编号自动加一。
如果仪器判断输出线短路或者高、低压接反，将停止升压，且显示如图11的界面。注意：Z型变比测试仪的保护能力有一定得限度，请确保接线正确。

（四）变压器变比测试仪“文件管理”菜单

选择“文件管理”菜单并确认后，进入文件管理功能，“打开”菜单用于打开保存的数据记录；“格式化”用于删除存储器里所有的数据。

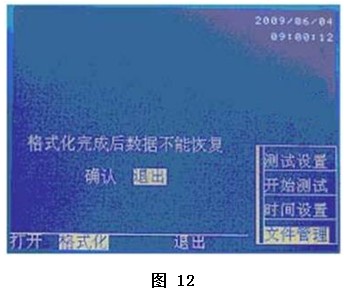

图12是格式化的操作菜单，仪器内部最大存储容量是2048（是数据记录数，不是绕组编号数，一个绕组可能有很多数据记录）；超过部分将不能被保存。

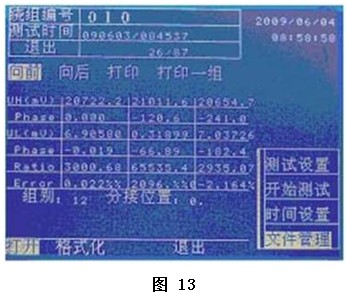

图13，是打开文件的现实界面。图13中，第一行显示的是绕组编号；第二行显示的是数据记录的测试时间；第三行（26/87）表示存储的数据总数为87，现在打开的是第26个。

第四行是操作菜单，“向前”是向记录号减小的方向搜索数据；“向后”是向记录号增大的方向搜索数据；“打印”是打印打开的数据记录；“打印一组”是打印绕组号相同的所有数据记录（一个绕组所有分接位置的数据）。菜单的下面显示的是数据记录的详细内容。
