单相电表以及三相四线电表的接法

电力技术来源：鼎升电力技术部发布时间：2016-03-18 00:00:00 阅读量：1560 次

摘要：三相四线电表的接法 单相电能表

单相电表以及三相四线电表的接法，鼎升电力技术《单相电表以及三相四线电表的接法》、单相电表的接法使用方法及三相四线电表的接法，单相电表以及三相四线电表的接法来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是单相电表的接法相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

电表是电能表的简称，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。在生活中，很多人都会遇到不知道电表的接法这样的事，下面就让武汉鼎升电力个公司的电力工程师周工为您讲解，一起来学习下吧。

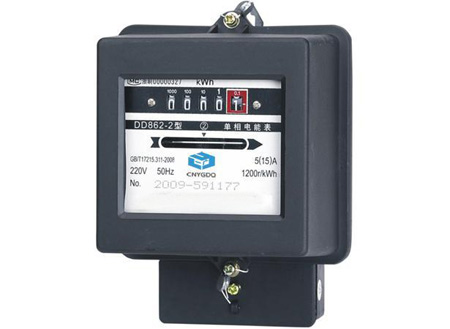

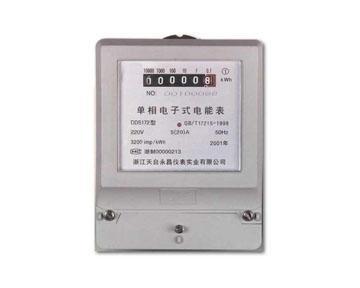

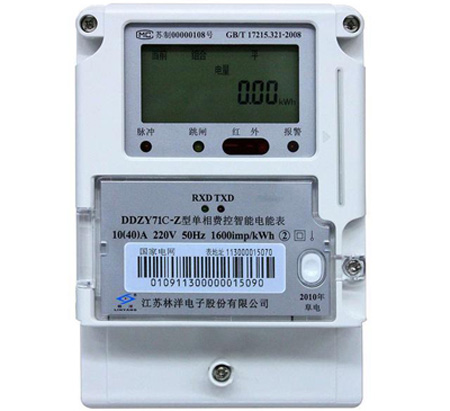

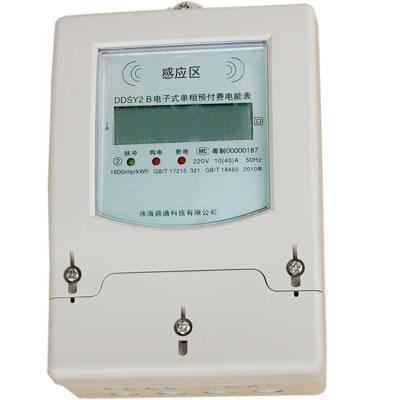

一、单相电表的接法
1、直接接入法如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。
直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，接线一般有两种一般是1、3接进线，2、4接出线;另一种是按1、2接进线，3、4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

2、经互感器接入法在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。
接法有两种：
①单相电度表内5和1端未断开时的接法。由于表内短接片没有断开，所以互感器的K2端子禁止接地。②单相电度表内5和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。

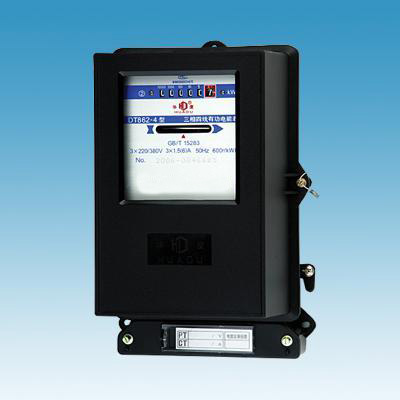

二、三相四线电表的接法
1、直接接入法如果负载的功率在电度表允许的范围内，那么就可以采用直接接入法。
2、经互感器接入法当用电度表计量大电流三相电路的用电量时，由于线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大电流变换成小电流，即电度表能承受的电流，然后再进行计量。一般来说，电流互感器的二次侧电流都是5A，例如300/5,100/5。注意：电流互感器的K2端是接地而不是接零线。

三、电表的接法注意事项：
1.低压电能表岀表线采用额定电压为500V的绝缘铜芯导线，导线的载流量与负荷相匹配，导线截面不少于2.5平方毫米。
2.塑料绝缘导线的敷设，应采用线码、塑料槽板或塑料管敷设。
3.三相三线和三相四线电能表岀表线的相序应用黄色、绿色、红色导线标志相序或黄、绿、红颜色涂在导线上以分别相序，若中性线为黑色则不涂颜色。
4.低压电流互感器的一次线连接时，应注意其标志的变比的圈数和接头，岀表线应压接线耳。

5.电度表的接线应以随表的图纸及表盖反面的接线图为准，这是对新表而言的。对于旧表要特别小心，其表盖反面的接线图可能不准，因为你不知道这个表盖是否是该表原配的，或许被人无意中换过。为保险起见，最好用万用表实际测量一下，弄清接电流线圈和电压线圈的的接线端子。一般电压线圈的电阻为700-800欧，电流线圈的电阻为0欧。这一步没做好可能导致短路故障。
6.接带电流互感器的三相四线电度表时，应将电度表上的三个电压线圈连接片取下来，如果不取下来将造成短路。
7.电流互感器的极性务必要接正确。当主回路的导线从P1端穿向P2端时，互感器二次侧的k1就应分别接电度表的1、4、7端子，k2分别接3、6、9端子。如果k1,k2全接反了要么不转(带止逆装置的电度表)，要么反转(不带止逆装置的电度表)。如果只是其中一个或两个接反了，则电度表将少计量电度。

8.对于直接在母排上固定的电流互感器，应考虑到母排因电流大或接触不良发热烤坏互感器的问题。这在新文湾配电室就出现过。幸亏及时发现并处理，否则将导致严重的短路事故。可行的解决办法是在母排上缠绕一定厚度的玻纤布并用绝缘玻纤板隔离，使互感器的塑料部分不直接接触母排。
9.在走线之前为了保险起见，可先对一卷导线测量直流电阻。这样可以防止因导线质量不佳，中间有断开之处而造成的电表不能正常计量问题。如果等接完线之后再查是很难查出来的，因为导线通过互感器和电度表内部的电流线圈连成一体了。
10.接线时电压和电流必须同相，例如：A相的电流互感器k1,k2接到电度表的1,3端子后，电度表的电压端子2就必须从A相取电源，绝对不能从B相或C相上取电源。
