如何使用绝缘子故障定位仪？

电力技术来源：产品技术部发布时间：2015-01-15 00:00:00 阅读量：972 次

摘要：绝缘子分布电压测试仪 操作方法

如何使用绝缘子故障定位仪？，鼎升电力技术《如何使用绝缘子故障定位仪？》、绝缘子故障测试仪使用方法及绝缘子分布电压测试仪，如何使用绝缘子故障定位仪？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是绝缘子故障测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        DHJY-T绝缘子故障测试仪采用“特征声波分析法”，即通过对运行中的绝缘子产生劣变时发出的特征声波进行收集与分析，来判断其运行状态，完全摈弃了传统的检测方式，实现不断电、不登杆侦测。
        DHJY-T绝缘子故障测试仪通过激光和光学瞄准相结合的定位系统来精准定位故障位置。特制的集波器对特征声波进行收集后，DHJY-T绝缘子故障测试仪由多个高频传感器接收并将其转化为电信号，然后经主机对信号进行滤波、放大、整形、分析后，一路经音频模拟送至耳机输出，另一路经微处理器进行A/D转换、分析处理后传送至液晶屏显示。同时将检测到的数据由外部存储器转载至绝缘子故障智能诊断分析系统，进行下一步诊断分析判断及管理存档。
        DHJY-T绝缘子故障测试仪在测试中整个侦测过程不受环境影响，可在数秒内完成，不仅大大降低了劳动强度，而且安全方便，准确率高，为绝缘子的状态检修工作提供重要依据。应用领域：电力、通信、铁路、矿山、水利、煤炭、轨道交通及相关科研单位。
        DHJY-T绝缘子故障测试仪的操作方法：

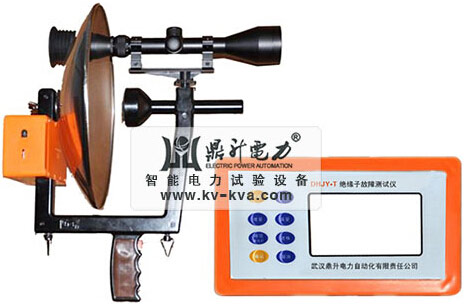

        一、打开包装箱，将DHJY-T绝缘子故障测试仪取出，集波器安装如（图1、图2）所示：
        二、取出耳机，将插头插入耳机插孔后，戴好耳机。
        三、进行线路侦测时，将背带连接好，保持仪器方向为斜上方，背在肩上。
        四、准备（每天工作的第一次开机时使用）：
      （1）按开机键，液晶显示屏显示如下所示开机字样，几秒后，欢迎画面结束，DHJY-T绝缘子故障测试仪进入正常工作状态。
        如果液晶显示屏显示电压不足（开机后在电池旁边出现有闪动的叹号，或是全屏亮度明显变小)应先充电，然后再使用。
      （2）设置时间日期（时间及日期信息不正确时使用）当光标在“校时”时按“确认”键进入日期时间设置页面；
        当光标在“输入日期”时，按数字键输入当前正确日期，（格式为 YY-MM-DD）；日期设置完毕后，按“移项”键，将光标移动至“输入时间”，按数字键输入当前正确时间，（格式为HH-MM-SS）。
        所有设置工作结束后按下“确认”键，屏幕下方日期时间为设置后的正确日期及时间后，按下“取消”键回到上一页面，日期和时间即设置完毕。
      （3）准备完毕，按下“取消”键至主界面。
        五、测试
      （1）调灵敏度：进行侦测前，应首先将主机左侧的灵敏度旋钮调到最大。
      （2）在主界面下，按“移项”键将光标移动至测试，
按“确认”键进入主测试界面，然后按“0/激光灯”打开激光。
      （3）初步侦测：手持测试仪对准要检测的绝缘子或其它高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示强度为增加“10”以上，说明该绝缘子或是周边存在放电，若“咔嚓”声音很大，说明该绝缘子或是周边损坏的程度已经很大，放电剧烈，应重点注意。
      （4）定位，在正常测试状态下，按下面板上“移项/激光灯”打开激光定位器，配合目镜观测，定位放电点和故障位置。
      （5）锁定，检测到某串绝缘子放电声音偏大时，按下手柄上的红色按键，屏幕上面出现一个锁定标志主机进入锁定状态，可根据液晶显示屏显示值和现场环境等因素确定是否需要进行记录，如无需记录，再按下该键，液晶显示屏上锁定标志消失，DHJY-T绝缘子故障测试仪自动恢复到正常工作状态。
        六、关机
        侦测工作结束，应即时按下“关机”键，声音消失，显示屏关闭，表示测试仪关机成功。
        七、装箱
        所有侦测工作结束后，请将耳机和相关测试仪从主机上取下，并将主机按方向装入包装箱，以免滑动造成设备的损坏。

        更多DHJY-T绝缘子故障测试仪的详细参数请访问：
        http://www.kv-kva.com/810/
