测量各类CT时该如何接线？

电力技术来源：产品技术部发布时间：2014-12-11 00:00:00 阅读量：1148 次

摘要：伏安变比测试仪 CT参数分析仪

测量各类CT时该如何接线？，鼎升电力技术《测量各类CT时该如何接线？》、变频互感器综合测试仪使用方法及伏安变比测试仪，测量各类CT时该如何接线？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是变频互感器综合测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

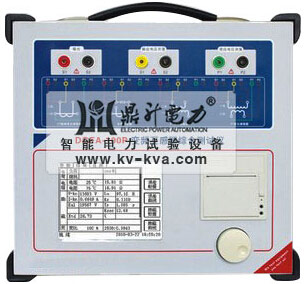

        DGFA-100P变频互感器综合测试仪是鼎升电力根据国家标准、行业标准、计量标准以及IEC国际标准研发生产的变频互感器测试仪，变频互感器综合测试仪的设计用于CT、PT保护类、计量类或TPY类互感器多功能的自动测试，变频互感器综合测试仪适用于实验室使用和电力行业用于互感器的专业测试仪器。DGFA-100P变频互感器综合测试仪采用高性能DSP和ARM处理技术以及创新的工艺流程，保证了数据的稳定可靠，大屏显示，旋转鼠标操作，并自动打印数据功能，变频互感器综合测试仪可存储2000组测试数据，掉电不丢失，试验完毕后用U盘存入PC机，用软件进行数据分析，该变频互感器综合测试仪并生成WORD报告。
        DGFA-100P变频互感器综合测试仪是在鼎升电力开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。DGFA-100P变频互感器综合测试仪采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。DGFA-100P变频互感器综合测试仪既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
        测量各类CT时该如何接线：
        用于CT测试的基本接线步骤（参见图C.1）如下：
      （1）用4mm2线将DGFA-100P变频互感器综合测试仪左侧的接地端子连接到保护地。
      （2）连接CT一次侧的一个端子和二次侧的一个端子到保护地。
      （3）确保CT的其他端子全部从输电线上断开，其他绕组全部开路。
      （4）用2.5mm2红线和黑线将CT的二次侧连接到DGFA-100P变频互感器综合测试仪“Output”S1和S2插孔，用1.2mm2黄线和黑线将CT的二次侧连接到测试仪“Sec”的S1和S2插孔，注意两根黑线连在CT二次侧已接保护地的同一端子上。
      （5）用1.2mm2绿线和黑线将CT的一次侧连接到DGFA-100P变频互感器综合测试仪的“Prim”的P1和P2端子上，P2通过黑线与CT一次侧连接到保护地的那个端子相连。
      （6）检查接线无误，开始测试。

        更多DGFA-100P变频互感器综合测试仪的详细参数请访问：
        http://www.kv-kva.com/701/

变频互感器检定仪能实现哪些功能？ 什么是互感器变比测试仪？

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
