数字局部放电检测仪系统如何确定试验电压的零标？

电力技术来源：产品技术部发布时间：2014-09-23 00:00:00 阅读量：1956 次

摘要：局部放电检测系统 局部放电测试仪

数字局部放电检测仪系统如何确定试验电压的零标？，鼎升电力技术《数字局部放电检测仪系统如何确定试验电压的零标？》、数字局部放电检测系统使用方法及局部放电检测系统，数字局部放电检测仪系统如何确定试验电压的零标？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是数字局部放电检测系统相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        局部放电试验是电力设备绝缘的主要试验项目，在电力系统运行中局部放电量等参数是评价电力设备质量的重要指标，武汉鼎升电力自动化有限责任公司根据国内及国际目前最新技术而研发生产的DBJF-H数字局部放电检测系统，局部放电系统除继承上一代产品优点外，DBJF-H型局部放电检测系统产品还具备全程自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率(n)，平均放电电流(I)，平方率(D)等国际电工委员会IEC-270规定的各种局放参数，DBJF-H型局部放电检测系统测试可根据客户要求生产单通道和双通道测试，具有正弦、点阵等多种视图显示方式，数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便。
        DBJF-H数字局部放电检测系统就其检测方法、测量回路、技术性能及技术参数完全符合最新的GB7354及IEC-270局部放电测量标准和要求。DBJF-H数字局部放电检测系统适用于各类高压电器设备的局放测量，覆盖全电压及容量等级的测量范围。
        DBJF-H数字局部放电检测仪系统如何确定试验电压的零标：
        试品的局部放电一般发生在试验电压0～90°、180°～270°的相位区域内，与试验电压相位有着密切联系。测试人员在局部放电测量时知晓试验电压的零相位即零标。对识别局部放电和干扰大有益处。因此，确定试验电压的零标在局部放电测量中是一重要环节。因此每次进行局部放电测量时，都应确定零标。下面就如何确定试验电源零标的方法、步骤叙述如下:
        1.首先使DBJF-H数字局部放电检测系统进入局部放电测量工作模式。
        2.在试品的高电位端，悬挂一细金属导线。给试品施加试验电压，直至在椭圆视图上观察到电晕放电图图形为止。

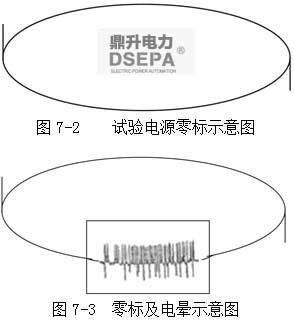

        3.当电晕放电图形出现在椭园270°相位时，如图7-3示，表明检测系统电源电压与试验电压是同相同极性。也即正零标线是检测系统电源电压与试验电压共同的零相位。负零标线是共同的180°相位。

        4.当电晕放电图形出现在椭园90°相位时，表明检测系统电源电压与试验电压是同一相，反极性的（即相位互差180°），此时在参数设置区时基旋转模块中使椭园旋转180°，电晕放电图形显示在270°相位，检测系统电源电压与试验电压同相、同极性。此时椭园左端点正零标红线是试验电压的零相位。椭园右端点负零标红线是试验电压的180°相位。
        5.当电晕放电图形出现在椭园其它相位时，表明检测系统电源电压与试验电压不是同一相电源。此时，采取3中方式旋转椭圆，使电晕放电图形显示在270°相位，也使检测系统电源电压移相，与试验电压同相，同极性。那么，椭园左端点正零标红线便是试验电压零相位，椭园右端点负零标红线便是试验电压180°相位。
