如何选择试验变压器的容量？

电力技术来源：产品技术部发布时间：2014-09-09 00:00:00 阅读量：1300 次

摘要：油式变 充气式试验变压器

如何选择试验变压器的容量？，鼎升电力技术《如何选择试验变压器的容量？》、油浸式试验变压器使用方法及油式变，如何选择试验变压器的容量？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是油浸式试验变压器相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

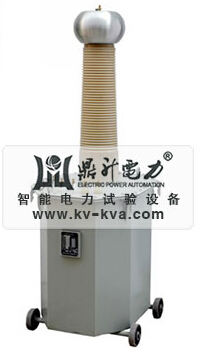

        YDJ系列油浸式试验变压器，是鼎升电力公司根据《DL/T848.2-2004高压试验装置通用技术条件-第2部分：工频高压试验装置》的试验标准，专门研制生产的油浸式试验变压器，YDJ系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点，油浸式试验变压器广泛适用于电力系统、工矿企业、科研部门、发电检修部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，YDJ系列油浸式试验变压器是高压预防性试验中必不可少的重要专业设备。
        YDJ系列油浸式试验变压器为单相变压器，连结组I. I. 用工频220V（10KVA以上为380V）电源接入XC∕TC（为鼎升电力生产的试验变压器专用设备，详细资料请见其具体使用说明书）系列控制箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ（试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
        如何选择试验变压器的容量：
        标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9
        式中： Pn----标称试验变压器容量（KVA）
                    Vn-----试验变压器的额定输出高压的有效值（KV）
                     K-------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
                     Ct------被试品的电容量（PF）
                     ω----角频率，ω=2πf，f-----试验电源的频率
        被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
        简单的桥式或悬式绝缘子几十微法
        简单的分级套管100 – 1000PF
        电压互感器200 – 500PF
        电力变压器 < 1000KVA- 1000PF
                             > 1000KVA1000 – 10000PF
        高压电力电缆和油浸纸绝缘250 – 300PF/m
        气体绝缘- 60PF/m
        封闭变电站，SF6气体绝缘100 – 10000PF
        对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考
        Vn = 50 – 100KV    K=4  Vn = 150 – 300KV  K=3  Vn > 300KV        K=2

        更多YDJ系列油浸式试验变压器的详细参数请访问：
        http://www.kv-kva.com/203/

YDJ系列油浸式试验变压器具备哪些特点？ YDJ系列油浸式试验变压器现场使用注意事项

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html
