VLF超低频高压发生器如何进行电缆耐压试验?

返回 打印

电力技术来源:产品技术部   发布时间:2014-09-05 00:00:00   阅读量:1976
摘要:直流高压发生器  三倍频高压发生器

VLF超低频高压发生器如何进行电缆耐压试验?,鼎升电力技术《VLF超低频高压发生器如何进行电缆耐压试验?》、超低频高压发生器使用方法及直流高压发生器,VLF超低频高压发生器如何进行电缆耐压试验?来自于鼎升电力检测试验技术,鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是超低频高压发生器相关产品及技术的制造厂家,如您遇到相关问题,可拨打027-87875698咨询!

        超低频高压发生器结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。

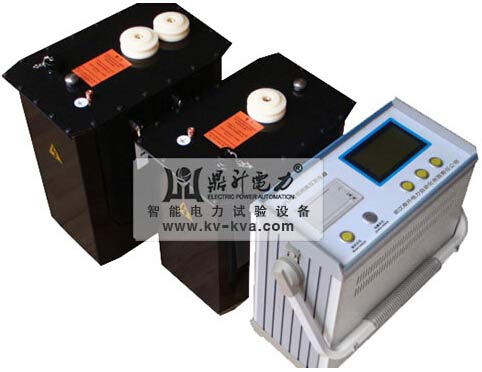

        VLF超低频高压发生器鼎升电力自主开发的核心技术产品,VLF超低频高压发生器主要用于大容量的电气试验设备(例如: 电力电缆、 电力电容器、大中型发电机以及电动机等)的耐压试验。
        VLF超低频高压发生器如何进行电缆耐压试验:
        1.将与试品相连的电器设备全部脱离试品电缆。
        2.采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。
        3.试验电压峰值:Umax=3U0,其中U0为电缆导体对地或金属屏蔽之间的额定工作电压。例如:额定电压为10KV电缆,单相额定电压 U0:
                      U0=10KV÷√3
        所以试验电压峰值为: Umax=3U0
                      =3×10KV÷√3
                      =√3×10KV
                      =17.32KV
        4.试验时间:60分钟。
        5.可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。
        6.用随机附带的专用柔性连接电缆将试验设备与试品电缆按图17a/b所示的方法相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。
        7.试验时间到后,超低频高压发生器自动停机。试验中若无破坏性放电发生,则认为通过耐压试验。
        8.在升压和耐压过程中,如发现输出波形异常畸变,而且电流异常增大,电压不稳,试品电缆发生异味,烟雾或异常响声或闪烙等现象,应立即停止升压,停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。
        9.试验过程中,如果遇到非试品电缆绝缘缺陷使仪器出现过流保护,在查明原因后,应重新进行全时间连接耐压试验,不得仅进行“补足时间”试验。

        更多VLF超低频高压发生器的详细参数请访问:
        http://www.kv-kva.com/201/
更多技术问题请致电鼎升电力客户服务:400-6698-612,技术部:027-87180938,在线客服:2239963269
注:如果您对所购买的产品需要做技术引导,您可与我司技术部联系,售后、保修、维修服务中心:/shfw.html
