测量有源变压器的容量该如何接线？

电力技术来源：产品技术部发布时间：2014-09-03 00:00:00 阅读量：1152 次

摘要：变压器损耗测试仪 变压器测试仪

测量有源变压器的容量该如何接线？，鼎升电力技术《测量有源变压器的容量该如何接线？》、变压器容量测试仪使用方法及变压器损耗测试仪，测量有源变压器的容量该如何接线？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是变压器容量测试仪相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        DCBS-SI变压器空载负载特性测试仪是鼎升电力根据电力行业标准DL/T911-2004专门开发、研制用于变压器容量、损耗参数测量的高精度仪器，外接电源即可工作，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率，测试结果准确率达100%。

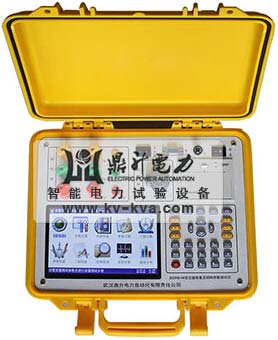

        DCRS-H变压器容量及损耗参数测试仪是合二为一的电力检测设备，主要有:有源变压器容量测试仪和变压器损耗参数测试仪, DCRS-H变压器容量及损耗参数测试仪可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量, DCRS-H变压器容量及损耗参数测试仪的主要特点有：体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全取代以往利用多表法测量变压器损耗和容量的方法，变压器容量及损耗参数测试仪接线简单，测试、记录方便，大大提高了工作效率。
        测量有源变压器的容量该如何接线：

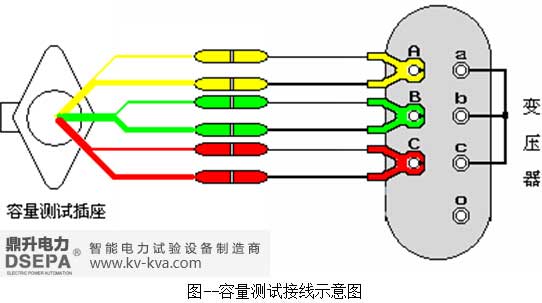

        容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到变压器容量及损耗参数测试仪面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到变压器容量及损耗参数测试仪面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。如下图所示：

更多DCRS-HI变压器容量及损耗参数测试仪的详细参数请访问：
http://www.kv-kva.com/320/

DCRS-HI变压器容量及损耗参数测试仪如何充电？ 变压器容量测试仪测量有源变压器的容量接线示意图

更多技术问题请致电鼎升电力客户服务：400-6698-612，技术部：027-87180938，在线客服：

2239963269
注：如果您对所购买的产品需要做技术引导，您可与我司技术部联系，售后、保修、维修服务中心：/shfw.html

试验技术

产品技术

如果您在阅读时，对 "测量有源变压器的容量该如何接线？"等有相关的疑问或者建议？
请给我们留言，立即留言我们收到问题后，会及时与您联系，如果您的问题比价重要，您也可以通过027-87875698与技术部联系，我们同样会尽快处理您的问题。
