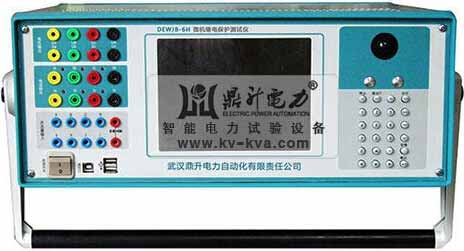

        DEWJB-6H微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪有8路开入和4路开出。开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。微机继电保护测试仪采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。微机继电保护测试仪是继保工作者得心应手的好工具。
        DEWJB-6H微机继电保护测试仪如何校验差动继电器：
        （1）直流助磁特性的测量
        在差动试验中，制动电流 Izd 设定为直流电流，逐次改变 Izd 值，在每一助磁电流时加减动作电流 Idz（可用自动试验方式），测出动作电流IDZ，绘制制动特性曲线。
        （2）比率制动特性的测量
        制动电流 Izd 设定为基波电流，逐次改变 Izd 值，在每一制动电流时加减动作电流 Idz，测出动作电流IDZ，绘制制动特性曲线。

        注意：
        若是DCD—2（A）型差动继电器，其试验接线如下：IA——7，IB——9，IN——1，开入A——10，开入公共端+COM——12，继电器的3和5，6和8分别短接即可。
        （3）二次谐波制动特性的测量
        制动电流Izd 设定为二次谐波电流，逐次改变 Izd 值，在每一制动电流时加减动作电流 Idz，测出动作电流IDZ，绘制二次谐波制动特性曲线。
        （4）高次谐波制动特性的测量
        在差动谐波试验中，制动电流 Izd 设定为各次谐波叠加电流，逐次改变 Izd 的某次谐波值，测出动作电流IDZ。

        更多DEWJB-6H微机继电保护测试仪的详细参数请访问：
        http://www.kv-kva.com/501/
