微机继电保护测试仪如何设置变量参数？

电力技术来源：产品技术部发布时间：2014-08-25 00:00:00 阅读量：895 次

摘要：

微机继电保护测试仪如何设置变量参数？，鼎升电力技术《微机继电保护测试仪如何设置变量参数？》、使用方法及，微机继电保护测试仪如何设置变量参数？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

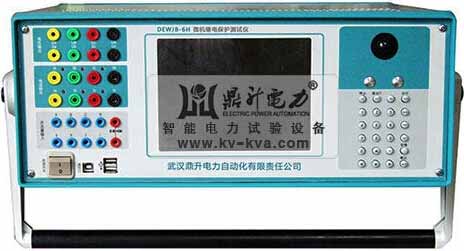

        DEWJB-6H微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪有8路开入和4路开出。开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。微机继电保护测试仪采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。微机继电保护测试仪是继保工作者得心应手的好工具。
        微机继电保护测试仪如何设置变量参数：
        1.变量选择
        变量：从下拉菜单中选择需要变化的通道，如图中选择的是A相电压做为变化量。
        波形：指的是叠加的谐波次数，从直流到20次谐波
        幅值步长：这里的步长也与“谐波表示方法”相对应。当选择“以幅值表示”时，步长也以幅值表示，单位是A或V；而选择“以基波的百分比表示”时，则步长也是百分比。
        2.变化范围、时间
        变化初值：变化初值是前面所设置好的谐波的值。初值是从前页的谐波数据页面中取来的，不能直接修改。要修改这个初值必须在谐波数据页面里进行。初值在这里以幅值的方式表示。
        变化上限：变化量的输出上限值，该值可以确保输出的量值不至于太大，以损坏保护装置。
        变化时间：变化时间指的是每变化一步的间隔时间，一般设置为稍大于保护的整定动作时间。
        3.谐波表示方法
        各相的谐波分量的数据可以选择“以幅值的方式表示”，也可以选择“以基波的百分比表示”。当选“以基波的百分比表示”，在“谐波” 页面中各相谐波的值显示为相对于基波幅值的百分比，变量的幅值步长也以基波的百分比表示。例如，在“以幅值表示”时，某相电压2次谐波幅值为2V，基波幅值为10V，则当选择“以基波的百分比表示”时，此时显示的2次谐波为20％。

        更多DEWJB-6H微机继电保护测试仪的详细参数请访问：
        http://www.kv-kva.com/501/

如何设置谐波数据的参数？ 如何使用继保检验谐波制动系数？
