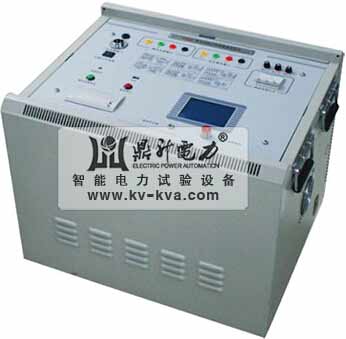

DFXL-T输电线路异频参数测试系统的技术指标

电力技术来源：产品技术部发布时间：2014-08-19 00:00:00 阅读量：1654 次

摘要：

DFXL-T输电线路异频参数测试系统的技术指标，鼎升电力技术《DFXL-T输电线路异频参数测试系统的技术指标》、使用方法及，DFXL-T输电线路异频参数测试系统的技术指标来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

        随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，鼎升电力开发了新一代输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证输电线路异频参数测试系统设备的安全，能极其方便快速、准确地测量输电线路的工频参数。输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便。
        DFXL-T输电线路异频参数测试系统的技术指标：
        1.输电线路异频参数测试系统供电电源：三相，～380V±10%，15A，50Hz （有效值）
        2.输电线路异频参数测试系统内部异频电源特性：
        最大输出电压：三相，0～200V（有效值,＜±1%）
        最大输出电流：5A
        输出频率：47.5Hz，52.5Hz (＜±0.1HZ)
        有功功率：功率因数在0.1～1.0时，±0.5%读数±1个字
        最大输出功率：三相33kW（9kW）
        具备测量两相线路的功能（包括直流输电线路和电气化铁路牵引线路）
        3.测量范围：
        电容：0.1～30μF；
        阻抗：0.1～400Ω；
        阻抗角：0°～360°；
        线路长度从0.3km到400km均应能够稳定准确测试
        4.测量分辨率：
        电容：0.01μF；
        阻抗：0.01Ω；
        阻抗角：0.01°
        5. 测量准确度：
        电  容：≥1μF时，±1%读数±0.01μF；
        ＜1μF时，±3%读数±0.01μF；
        阻  抗：≥1Ω时，±1%读数±0.01Ω；
        ＜1Ω时，±3%读数±0.01Ω；
        阻抗角：测试条件:电流＞0.1A；
        ±0.3°(电压＞1.0V), ±0.5°(电压:0.2V～1.0V)
        6.保护功能，仪器具有过流、过压、接地等保护功能。
        输电线路异频参数测试系统面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全（前提是按照高压试验安全操作要求，将输电线路异频参数测试系统大地端子可靠接地），不会烧坏输电线路异频参数测试系统。
        7.波形畸变率：正弦波，畸变率＜2%。
        8.绝缘性能、抗震性能

        8.1耐压强度：1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输；
        8.2试验室做0.5m跌落试验后能可靠稳定测试；
        9.抗干扰参数：
        抗干扰电流：线路首末两端短接接地时不小于50A。
        能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。
        具有二相线路工频参数测试的功能。
        10．重量：主机65Kg。
        11．输电线路异频参数测试系统使用环境：环境温度： -15℃— 40℃ ；相对湿度：≤90%。
