DI2572接地电阻测试仪使用方法

  • 适用于测量电机、电器、仪器等设备的保护接地端和可触及的金属壳体之间的电阻值
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

接地电阻测试仪操作方法

一、接地电阻测试仪使用方法

1.初始状态:

接通接地电阻测试仪工作电源,打开"电源"开关,电流、接地电阻、时间显示窗口显示都为0,此时处于初始状态,并预热 5min。

2.功能键说明和设定:

3.报警接地电阻值设定:

    按一下"设定"键,电流显示窗口显示"A---" ,接地电阻显示窗口显示上一次设定的接地电阻报警值,按"△"键(增加)或"?"键(减少)来得到所需要的报警接地电阻值,再按一下"设定"键,即保存接地电阻报警值同时进入时间设定。

4. 时间设定:

    当接地电阻报警值被保存同时,电流显示窗口显示"T---",时间显示窗口显示上一次设定的测试时间,此时可按"△"键或"?"键来得到所需测试时间,再按一下"设定"键,即保存时 间设定值同时进入测试电阻补偿值设定。 注:当设定值为0时,测试时间为∞即可连续测试。

5. 测试电阻补偿值设定:

    当时间设定值被保存同时,电流显示窗口显示"P.---" ,电阻显示窗口显示上一次测试电阻补偿值,这时可按"△"键或"?"键来得到所需补偿值,再按一下"设定"键,即保存测试电阻补偿值同时进入开路报警功能设定。
注1: 当测试电阻补偿值不为0时,"补偿"灯亮,测量时显示的接地电阻值,已自动减去设定的补偿值。该功能用于扣除测量线电阻和夹具的接触电阻引起的误差。
注2: 确认测试电阻补偿值的操作方法

    初始状态下,将专用测量线的夹子对接,然后按动"启动"键。若是要旋动"电流调节"旋钮,使测试电流达到规定值。然后读出接地电阻显示窗口示值,即为测试电阻补
偿值在设定时,将它设为测试电阻补偿值即可。

6. 开路报警功能设定

    当测试电阻补偿值测试电流值被保存同时,电流显示窗口显示"H---",电阻显示窗口显示开路报警功能"ON"(采用报警)或"OFF"(取消报警)。按动"△"键或"?"键可轮流切换,来得到所需状态,再按一下"设定"键,则接地电阻测试仪回到测量初始状态。
注:若只需对上述某一项进行设定,可按动"设定"键至电流显示窗口显示所需符号,以后步骤同该项后续操作方法。

7. 操作步骤

a.完成功能设定后,使接地电阻测试仪处于初始状态。

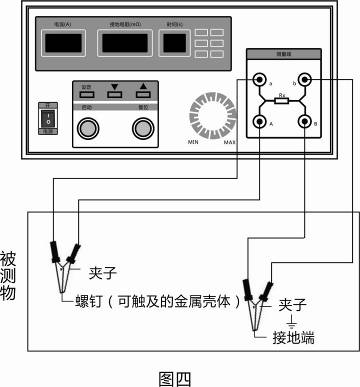

b.按图4正确接线。
    将一副(二组)测试线,红线组中粗、细测量棒一端分别插入测试仪"A"、"a"测量端上(粗线对"A" ,细线对"a") ;黑线组中粗、细测量棒一端分别插入测量仪"B"、"b"测量端上(粗线对"B",细线对"b"),测量线另一端的夹子分别接被测设备保护可触及的金属壳体和接地端。
注:有的用户将电源线插头上接地端代替被测物接地端,这样给测量带来误差,会增加引线电阻引起的测量值。当大电流流过接地线,接地线会发热,所以所测量时间不宜过长。
接地电阻测试仪操作步骤 c.测试步骤
1)单次测试
按一下"启动"按钮,"测量"指示灯亮。
调节面板上的"电流调节"旋钮,至所需测试电流值。此时时间窗口显示剩余测试时间。如被测物合格,测试时间一到,会发出"嘟"一声后,且"合格"指示灯亮,电阻
显示窗口示值即为被测物的接地电阻值;当测量电阻值大于报警设定值时,"报警"指示灯亮,待测试时间一到,停止工作,并发出声报警,则判被测物为不合格品。
然后按一下"复位"键,接地电阻测试仪退出测量状态,回到初始状态,"测量"指示灯灭。
2)连续测试 当时间显示窗口显示为"0"时,按一下"启动"按钮,就能连续对被测物进行测试,不必再按动"启动"按钮。测量中结果判断为实时显示值。
a.在测试过程中,当接地电阻测量值超出测量范围时,接地电阻显示窗口显示"?D?D?D?D",如果被测物上没有电流,则认为不构成回路,接地电阻值无穷大,接地电阻测试仪显
示"?D?D?D?D"。
b.在测试过程中,当测试电流小于 1A 时, "欠流"指示灯亮,当测试电流大于 30A 时,自动切断电流,停止测试,并且"过流"指示灯亮,接地电阻显示窗口显
示"?D?D?D?D"。

二、接地电阻测试仪常见故障及排除方法

1.开机后电源指示灯和显示器都不亮。
1)电源插座里面保险丝与接触弹簧片接触不良。更换保险丝或保险丝座。
2)电源变压器次级 AC9V 到主板插座松脱。更换插紧。
3)测 7805输出应为 5V,如果无电压或电压太低就检查相关的整流管、电解电容器和三端稳压器。
2.无电流。
1) 测试线与大鳄鱼夹焊接处脱焊,接触不良或者测试线断线,以及"A", "a","B","b"插座松脱、断裂,插座里面连线与插座螺丝未旋紧。
2)"测量"开关损坏,更换开关。
3)可控硅板上(小板子)继电器 HG4130 损坏,调换相应的元件。
3.开机"过电流"灯亮。
把接地电阻测试仪调节电流旋钮回到零点,再按动"复位"键。
4.如果因干扰严重或操作不当使接地电阻测试仪的"启动" ,"复位"等键不工作,可按动"电源"开关,关掉电源,重新开机,接地电阻测试仪即可正常工作。
5.如以上故障仍无法排除或有其它故障,请与本公司联系。
6.测量值误差大,请检查补偿值是否设定正确。
