此方法的优点在于：一是操作简单。可以在不断开待测设备电源，在其正常工作时进行测试，不必插入测量探头，也不必将被测电极分开，只需要双钳夹着接地导体就可以测出其接地电阻。二是精度高。其精度可以达到0.01Ω。三是抗干扰能力强。可以滤出各种工频谐波。四是可以作为打地桩方式的补充。在很多条件下（如房屋密集或铺满水泥的地区）很难甚至不可能采用打桩的方式对接地电阻的测量，使用双钳口测试原理，可以不用打接地桩进行测量。该测量原理的唯一的不足是：不能够直接对单点接地系统的测量。在单点接地系统中应慎用钳形地阻表。
其测量原理简述如下：双钳多功能接地电阻测试仪配有两个钳口：电压钳和电流钳。
如图2所示，电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，双钳多功能接地电阻测试仪通过电流钳可以测得I值。通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。
图2 测量原理

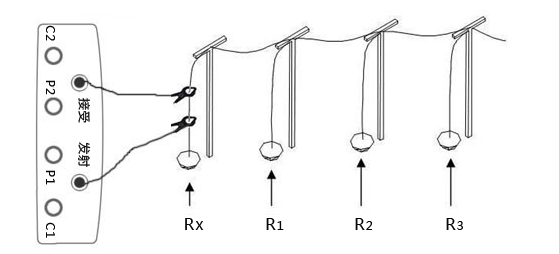

对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。如图3所示：
图3 多点接地系统地阻的测量
当用钳表将两个钳口钳入被测接地线上，两个钳口的间距为30cm左右，发射钳夹插入"发射"航插孔，接收钳夹插入"接收"航插孔，两航插孔不可互换，（如上图测量时）， 其等效电路见下图。
图4 等效电路
则RT =Rx+ R0
其中：
RT：双钳多功能接地电阻测试仪测量出的值
Rx：待测接地电阻
R0：所有其它杆塔的接地电阻并联后的等效电阻。
虽然，从严格的接地理论来说，由于有所谓的"互电阻"的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0=0。这样，我们所测的电阻就应该是RX了，即RT≈Rx。
多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。
非接触测量法（即双钳法）是一种先进的测量技术，具有诸多优点。不过，测试仪测得的电阻是包括被测接地电阻在内的整个回路的电阻。使用中必须牢记这一点，以利对测量结果的分析。注意：发射钳夹，接收钳夹不可互换。
a、双钳法在测试过程中，一定要有一个有效的闭合回路。解决的办法是找一个辅助接电极，将被测接地体与接地良好的辅助地（如自来水管等）用连接线连在一起，将二个钳
口钳入连接线上，（图5所示）：二者间距30cm左右，此时按"双钳"键，进行双钳法测量界面，再按"测试"键直接显示测量结果。测试独立接地体接地电阻时可根据不同的情况
采用不同的测试方法。
b、当机房处于低楼层时（一、二层）可采用地桩测试方法，直接测出接地电阻。
c、机房处于较高楼层时，（二层以上），可采用"独立接地体"测试方法此种方法是基于将自来水管网的接地电阻理论上认为是零欧姆，但实际上是有电阻值的，此时测试分为
二步：第一步，按"独立接地体"测试方法测出RA；第二步，单独在一楼将自来水管的接地电阻按"地桩"测试方法测出RB（此时自来水管看作独立接地体），（RA－RB）即为机
房接地装置的实际接地电阻。

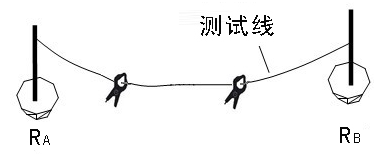

图5独立接地体地阻测量
d、双钳法测电阻时，如果测量值显示溢出，则说明被测电阻已超过双钳多功能接地电阻测试仪的测量范围或说明钳口没有钳绕任何金属导体或被测接地线。
采用图6的连接方法。此时按"地桩"键，进入地桩法测试界面。再按"测试"键可更精确地测量出被测接地体的接地电阻值。

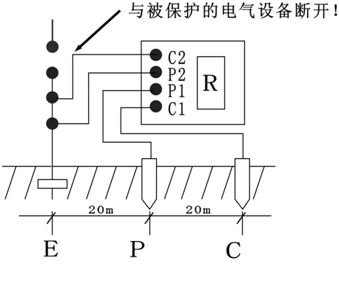

图6 地桩法测量
每次测量后，可存贮测量结果。按左移键或右移键，将光标停在"存储"上，按"确认"键进入存储功能。输入要存储或查看的目号，然后按"确认"即可存储，例如要将测量数据存储到第7组内，则将目号调整至007。再按"确认"键，进行确认，即可完成存储。如该目号已存有数据，则原数据被覆盖。继续测试，按"确认"键，返回测试状态。本机可存储200组数据。
在双钳法和地桩法测试界面，将光标移到"返回"上，再按"确认"键，即右进入主菜单，再按"▲"、"?"键，选择 "查看历史数据"或"删除历史数据"。再按"确认"键，进入相应的功能。按" " 、" "左右调整，按"▲" 、"?"调整数字，按"确认"键进行确认，即可查阅存储数值或删除存储的数值。 5. 保持在双钳法，地桩法测试过程中，由于环境影响及外界干扰等因素，可能会出现数值不稳定的现象。在双钳法、地桩法测试界面，当光标停留在"保持"上时可以按"确认"键对测量数值进行锁定，便于测量者进行记录和读取数值。此时屏幕上"保持"变为"解除"，再按一下"确认"即可解除锁定功能。
信号接收器面板(见图２)
图2 信号接收器面板图
【A钳接口】：接标记为"A"的接收钳，此钳为大钳。
【B钳接口】：接标记为"B"的接收钳，此钳为小钳。
【液晶屏】：点阵式液晶显示器。
【电源开关】：开机或者关机均按"ON/OFF"键。
信号接收器的使用：
用卡钳分别钳在与故障母线相联的各个主回路上，并分别看双钳多功能接地电阻测试仪液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到最终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。
双钳多功能接地电阻测试仪所配卡钳可用来测量母线上的电流、馈线上的电流，其灵敏度极高。由于其灵敏度高，在手拿卡钳抖动时，可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手，让它固定在测试位置，直到测量到稳定的数据为止。
红色引线接故障母线端。黑色引线接地。红色插头插入信号发生器的" L"端，黑色插入"
"
图3 信号输出线示意图
1. 钳口和主机为配套使用，出厂前已按要求配好。为避免测量误差，主机所配钳口不得用于其他主机上。
2. 任何时候都要保护钳口铁芯接触面的清洁，被污染的钳口会降低双钳多功能接地电阻测试仪的测量准确度。
3. 测试时，要保持钳口闭合良好，不可出现卡壳现象。
