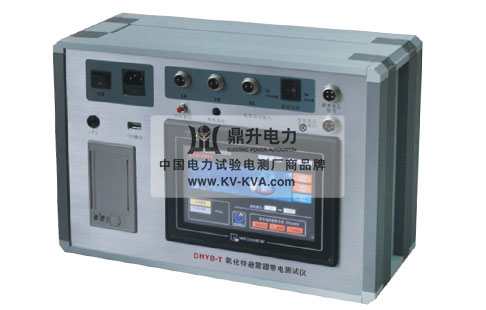

DHYB-T氧化锌避雷器带电测试仪使用方法

氧化锌避雷器带电测试仪操作方法

一、氧化锌避雷器带电测试仪操作步骤介绍

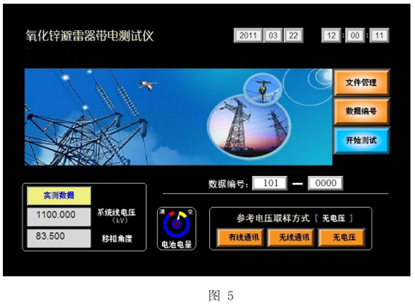

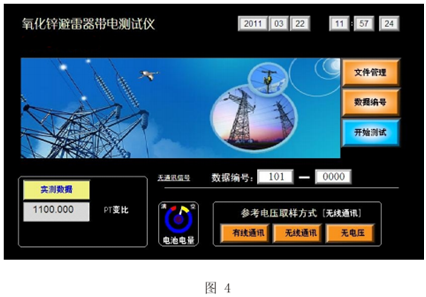

      氧化锌避雷器带电测试仪开机后的界面，如图4和如图5所示。图4是"无线通讯"和"有线通讯"模式下的显示界面。区别是："无线通讯"和"有线通讯"模式下，左下角显示PT变化；"无电压"模式下，显示系统线电压和移相角度。
  操作菜单介绍如下：
  文件管理：存储数据搜索、查阅、打印、删除（格式化）。
  数据编号：输入一个易于识别的编号，便于数据记录的识别、存储和管理。
  开始测试：进入到测试界面。
  实测模式/干扰演算：实际测量数据指标/实际测试指进行消除相间干扰演算。
  电池电量：实时监测内部电池的容量状况。
  有线通讯、无线通讯、无电源：选择参考电压的取样方式。

（一）数据编号

   点击屏幕上"数据编号"菜单，弹出如图6所示的输入界面，点击编号显示方框，将弹出软键盘，输入数据即可。

（二）文件管理

  点击屏幕上"数据编号"菜单，弹出如图6所示的输入界面，点击编号显示方框，将弹出软键盘，输入数据即可。

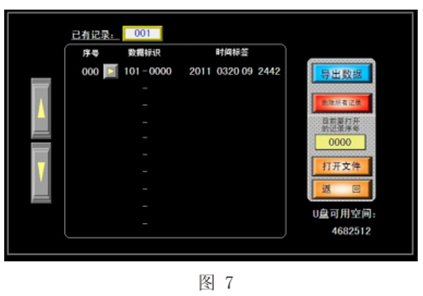

  点击屏幕上"文件管理"菜单，弹出如图7所示的界面。 图中：
  1. 已有记录：告知保存数据的组数。
  2. 序号：记录保存的顺序号。
  3. 数据标识：试验时的数据记录标识符。
  4. 时间标签：试验时的年、月、日、时、分、秒。
  5. 数据记录数大于10时，左边的箭头可上、下反、翻页。
  6. 删除已有记录：相当于内部存储空间的格式化。
  7. "序号"和"数据标识"之间的箭头，选中后，"打开文件"的上面会出现被选中的记录号，点击"打开文件"，将显示选中记录的数据内容，并可以打印输出。如图8所示。
  8. "导出文件"是将仪器内部保存的数据一次性全部导出，导出的文件在U盘的根目录下。插入U盘时，屏幕可能会弹出升级界面，此时可以选中"cancel"，也可以等待10s，等
  其自动消失。导出数据时，U盘灯会闪烁，停止闪烁时，表明导出数据完成，可以拔出U盘。

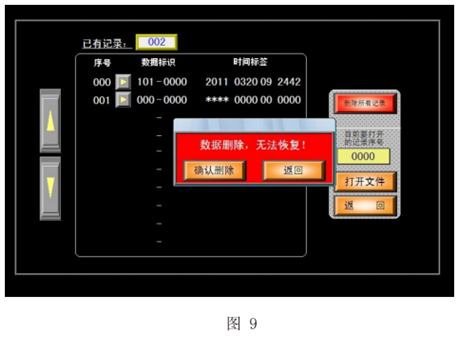

  图9是"删除文件"（相当于格式花）的界面，仪器不支持一条一条记录的删除，一次性删除所有记录。因此，操作要谨慎。

（三）开始测试

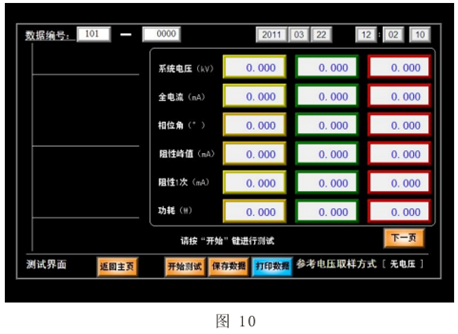

  氧化锌避雷器带电测试仪是测试功能菜单，点击此菜单后进入如图10所示的测试界面。在此界面点击"开始测试"，进入测试过程，测试完成后，数据和波形就能显示。

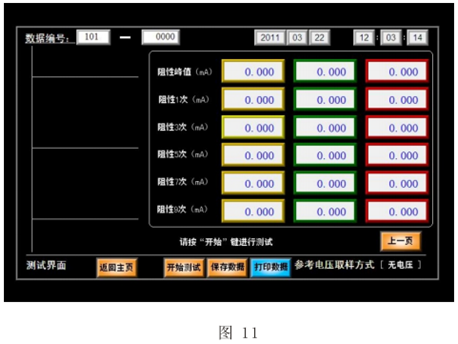

  试验完成后，如果想进一步观察其他数据，可点击"下一页"，图11是阻性电流各成分的显示界面。 图12是保存数据的界面。

二、氧化锌避雷器带电测试仪测试说明

（一）同步方式说明

    如采用"有线方式"或者"无线方式"测试，就要连接电压传感器箱，同时，仪器软件中还要输入变比。如测试仪110kV系统，那么输入变比为1100（110kV/100V），220kV时输入2200。如果在试验室采用试验变压器加压，那么就必须输入变压器的变比。例如试验变压器的高压为50kV，仪表绕组电压为100V,那么变比输入就为500，依次类推。如采用"无电压"方式测试，就要直接输入系统电压或外施高压。这种方式不需要引入参考电压信号。 "无电压"方式测试时，我们是假定B相的电流超前电压的相位角为一定的角度（一般假定为83度），从而根据B相的电流波形得到B相的电压波形，进而得到A、C两相的电压波形由于历次的测试都是在此假设条件下完成，因此具有很强的可比性，大大简化了测试。异常结果判断时，我们遵循少数服从多数原则，如果A、C两相数据均不正常，我们就初步判断B相存在问题（基准错误），如果A、C某一相数据异常，那就是数据异常的某相存
在问题，最后的精确判断还得接入电压信号确诊。

（二）测试数据异常的自诊断

  一般来说，相位角决定阻性电流的大小。A、B、C三相的相位角一般为79、83、87左右，三相的阻性电流基本准些Ia>Ib>Ic，这是普遍规律。
  1. 相位角分布明显没有规律，差别太大，且全电流测试正常，三相电压，电流引入错乱的可能性极大。
  2. 相位角分布明显没有规律，差别太大，且电流很小，电流引入线接触不良的可能性极大，这是因为接入点锈蚀造出的接触不良。
  3. 相位角出现-277、-273、-281等情况，这不是问题，-277与83是等效的。（360-277=83）。
  总而言之，测试不正常时，先检查接线是否牢靠（三相电压、电流幅值是否正确），再检查三相的电压、电流是否介入对应的通道（电压基准错误会导致阻性电流计算完全错
  误）排除这两点的可能性后，试验数据是真实的。
  有疑问的数据，可以通过电子邮件发到我公司邮箱，我们将在很短的时间内给出明确答复。

三、氧化锌避雷器带电测试仪电压传感器箱介绍

    电压传感器箱是氧化锌避雷器带电测试仪重要的组成部分，用来获得电压相位基准和量值。在"有线同步"和"无线同步"两种方式下都必须使用此传感器箱。在"无电压"方式下不接此装置。 特点：
  1. 内带高能锂离子电池；
  2. 电压通道为高阻抗输入；
  3. 输入引线自带保险管；
  4. 支持电压信号的有线传输和无线传输。
  图13为电压传感器箱的面板示意图，无线方式接线图如图14所示。有线方式取消发射和接收单元，其它相同。

四、氧化锌避雷器带电测试仪注意事项

  1. 氧化锌避雷器带电测试仪必须可靠接地，以保证设备和人身安全。
  2. 从PT二次侧取参考电压时，一定要小心谨慎，小心接线以避免PT二次短路。
  3. 进入测量前，应做好各种输入选择。
  4. s带电测试时，应取与被测避雷器同相的PT二次侧电压作为参考信号。氧化锌避雷器带电测试仪所配的三根电压信号的一端各配有一只100mA保险管，当接线错误导致短路时，改保险管会起到保护PT二次短路的作用。因此，当测试仪所显示的试验电压不正确时，在确认输入变比无误后，请检查该保险管是否烧断。

五、氧化锌避雷器带电测试仪结果分析参考及波形说明

  1. 屏幕左边有电压、电流的波形显示。这种方式有利于观察接线是否可靠、相位是否正确。一旦接线不可靠，液晶将显示杂乱的点。由于现场电流或电压接入点常常有锈蚀的
  现象在此状态下观察接线是否良好非常直观、有效。另外，电流波形一般要超前电压波形90度以内，不然，电压接线（相位）可能接错。带点测试接电压信号时，一定要接相
  电压（要引入电压信号的中性点）。
  2. 进入测试过程后，波形显示区显示三条曲线（电压、全电流、阻性电流）。三者只有相位关系，此波形只作为定性分析的依据。幅值大小无比例关系，只为了显示观察方便
  3. 测试结果分析参考：
    （1）氧化锌避雷器测试结果的分析以历史数据纵向变化趋势为依据，不刻意追求测试值得绝对大小。
    （2）氧化锌避雷器的阻性电流值在正常情况下约占全电流的10～20%。如果测试值在此范围内，一般可判别此氧化锌避雷器运行良好。
    （3）氧化锌避雷器的阻性电流值占全电流的25～40%时，可增加检测频度。密切关注其变化趋势、并做数据分析判断。
    （4）氧化锌避雷器的阻性电流值占全电流的40%以上时，可以考虑退出运行，进一步分析故障原因。
    （5）如果阻性电流占全电流的百分比明显增长，其中，基波的增长幅度较大，谐波的增长不明显。此种情况一般可确定为氧化锌避雷器污秽严重或内部受潮。
    （6）如果阻性电流占全电流的百分比明显增长，其中，谐波的增长幅度较大，基波的增长不明显。此种情况一般可确定为氧化锌避雷器老化。 以上判据仅供参考，国家
    标准没有明确规定各种判断标准。某些省电力试验研究院做了一些较具体的规定，广大用户可参考当地电力试验归口部门的相关技术说明和规定。
