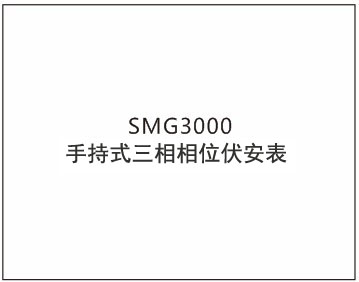

图四、开机画面继续按键3秒，手持式三相相位伏安表进入真正开机状态，仪表会发出"滴"响声，证明仪表已开机时放开按键。
开机仪表自动进入测量界面如下：

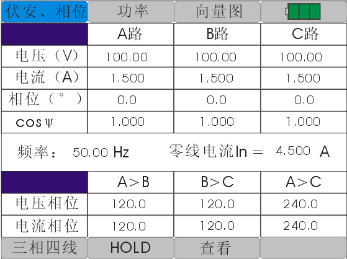

图五、伏安相位测量界面 如果手持式三相相位伏安表测量方式选择三相三线，用触摸笔轻触图标“三相四线”图标会变成"三相四线"，相同操作可实现单相测量。本仪表具有数据保持和保存功能，轻触“HOLD”图标，图标颜色 由灰色变成测量数据静止"HOLD"，下面出现保存图标，轻触保存图标，可以保存数据，数据保存采用循环保存新保存数据会自动删除最早保存的那组数据，查看功能可以查看保存数据紫色图标会用R**（**代表01、02…10），通过上一页"上一页"图标和下一页“下一页”图标翻看数据。上述功能在功率测量界面同样有效。请按图标”功率“
图标变成蓝色
如下图进入功率测量界面，保存数据时伏安相位测量数据同样被保存。轻触向量图图标进入六角向量图测量界面，六角图按颜色画出电压和电流的矢量图（A相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色）。

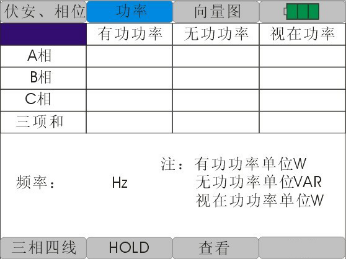

图六、功率测量界面 轻触向量图图标进入六角向量图测量界面，六角图按颜色画出电压和电流的矢量图（A相电压和电流为黄色、B相电压和电流为绿色、C相电压和电流为红色）。

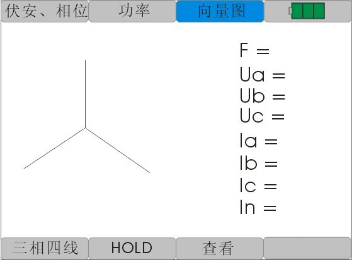

图七、六角向量图界面
如下图：

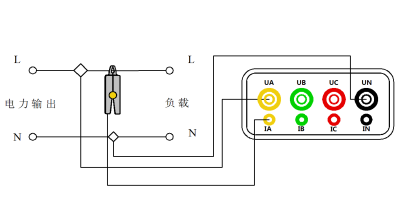

图八、单相电接线方式单相电测量将火线接到仪表的UA相，零线接到UN。电流钳传感器钳到火线上接入IA插孔。
如下图：

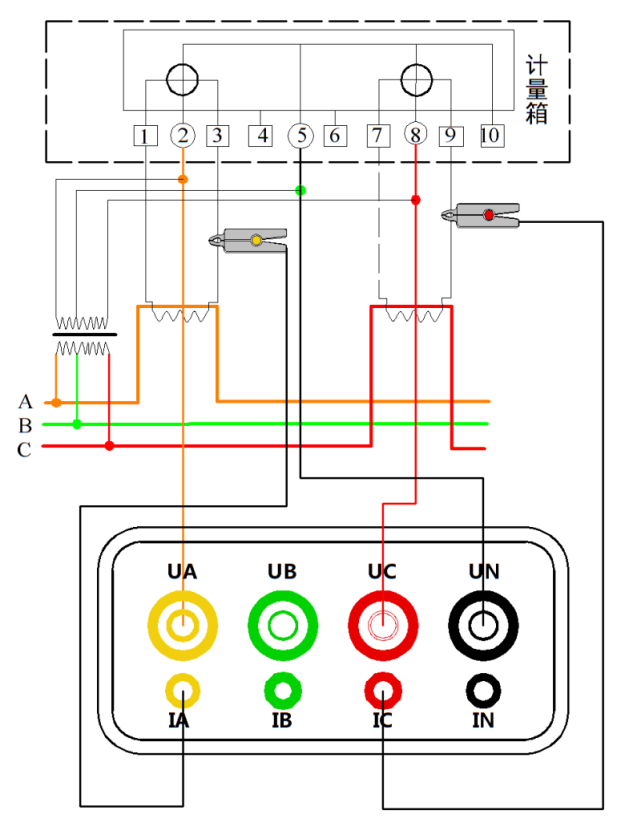

图九、三相三线接线示意图电压线的连接：使用专用电压测试线（黄、红、黑三组），一端依次插入本仪器的UA、UC、UN相插孔，另一端分别接入被测线路的A相、C相、B相。注意：黄色线接UA插孔，黑色线
接UN插孔、红色线接UC插孔。
电流线的连接：再将IA、IC钳插入本仪器IA、IC插孔中，再将另一端分别卡入被测电流回路。

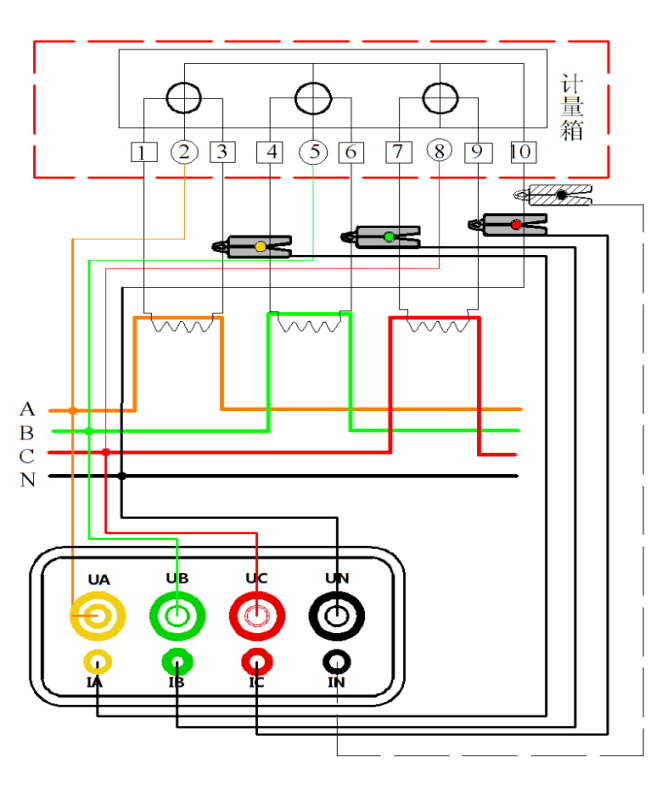

图十、三相四线接线示意图电压线的连接：使用专用电压测试线（黄、绿、红、黑四组），一端依次插入本仪器的UA、UB、UC、UN相插孔中，另一端再接入被测线路的A相、B相、C相、零线。
电流线的连接：将 IA、IB、IC钳表插入本仪器IA、IB、IC插孔中，再将另一端分别卡入被测电流回路。
如需实现以上功能，需增配一个电流钳，标准配置是三个电流钳
