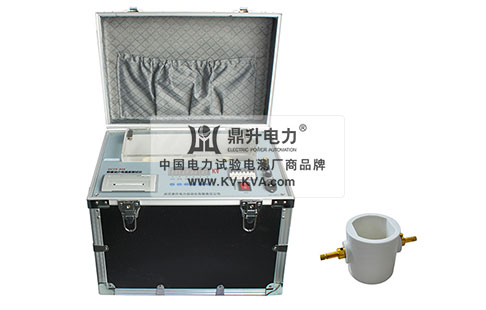

DCJY-80S绝缘油介电强度测试仪使用方法

绝缘油介电强度测试仪操作方法

一、绝缘油介电强度测试仪操作步骤

(一)输入电源

    连接安全接地,插入220V交流电源,检测电源正确无误。

(二) 提取油样

    逆时针旋下油杯轴杆一端的塞尺棒,此塞尺棒为直径2.5mm的标准杆,将油杯两电极间距调整到2.5mm,将另一端电极调整在偏中位置,将锁住此轴杆螺钉旋紧,取塞尺棒于两电极 间靠紧两电极,锁住螺钉取出塞尺,顺时针旋于原轴杆内,如图二。
    将油杯处理干净,置干净的磁振子于油杯内,注满准备好的油样,取下高压罩置油杯于高压舱两高压柱间,平稳放置盖上高压罩压好安全开关。

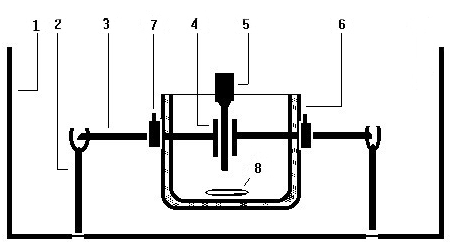

绝缘油介电强度测试仪高压舱内布置图图二 高压舱内布置图(1) 高压舱 (2) 高压柱 (3) 轴杆 (4) 电极 (5) 塞尺 (6) 油杯 (7) 轴杆固定螺丝   (8) 磁振子

(三) 预定设置

  设定值共有6位预选盘如图三:
绝缘油介电强度测试仪预定设置图图三 设置盘 ①表示次数设定,按"+""-"号可从1-9 位数选取您所需测试的次数。
②③表示搅拌时间设定,②表示十位③表示个位,1分39秒表示数为99即60秒+39秒。
④⑤⑥表示静置时间设定,④表示"分"个位 ⑤表示"秒"十位⑥表示"秒"的个位,10分39秒表示数为999 即9分+60秒+39秒。

(四) 功能键操作

  功能键共有6个,属点动键,按一下便可回应工作。如图四:
绝缘油介电强度测试仪功能键界面图四 功能键 1)待测试时按"测值"键,搅拌、静置、升压、打印各功能会按定的数值顺序而行。
2)在升压过程中按"停止"键,就会停止升压,数码显示上的数值就是此时高压端的输出的高压值。
3)第一次升压油样击穿后,声控提醒连续"嘀"一短声20秒,第二次后"嘀"二短声,第六次"嘀",一长声一短声,第七次"嘀"一长声二短声,待平均值显示完后"嘀"不间断响20秒,
如果不用声控提醒,按一下声控键就进入光控提醒,光控指示灯亮,闪亮次数同"嘀"响声次数一样,再按声控键无效,保持光控不变,需再次打开电源时声控有效。
4)测试完后,如想再查看数据时,按"显示""打印"键,此两键属重复使用键,按"显示"键一次显示一次测试值,直到显示平均值,重复显示完毕。按"打印"键时,重复打印电压值
时间不在打印。
5)当按动"复位"键时,显示为OCPU英文字样表示为复位到位后初始等待状态,简称初态或OCPU状态,与在测试升压过程中按"复位"键,将不进入初态,同油样击穿时的情况一样,
继续运行不改变原运行状态,如连续再按"复位"键此时确认为"复位"转而进入初态。

(五)开机等待

    置电源开关于"ON",绝缘油介电强度测试仪进入自检状态,打印机回应指示灯亮,显示屏显示OCPU字样,如调压器不在零位,显示DIJJ字样此表示复位过程,下降指示灯亮,下降到零位后显示为 OCPU初始等待态。

(六)测值

    点动"测值"键,开始按照预先设定的数值运行;搅拌指示灯亮磁振子快速旋转,显示屏第一位数码显示第一次次数,后三位显示搅拌时间;搅拌完毕,振子停止搅拌指示灯灭,静置指示灯亮开始静置,指示灯灭后,合闸、升压指示灯亮,进入显示同步升压,此时显示屏后三位数码显示为电压(00.0KV)待油样击穿后,升压电源自动分闸,显示屏停止显示5秒,打印机打印时间、电压值;调压器下,降下降指示灯亮,搅拌指示灯亮第二次测试开始,同时打印、显示屏显示击穿电压,显示次数值闪烁,声控提醒;调压器回零后,下降指示灯灭、显示停止闪烁、声控消失,接着第二次测试;所有测试次数运行完毕后,显示屏显示总次数的平均值,用英文字母表示(A、B、C、D、E、F、G、H、y)如仅测试一次显示为A24.3KV,如测试六次显示为F24.3KV;然后打印电压平均值,油样测试完毕,此时可重复显示、打印,按复位键后,所有数据消失。

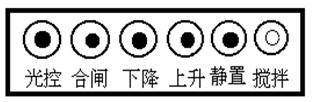

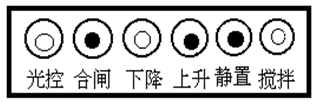

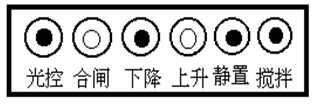

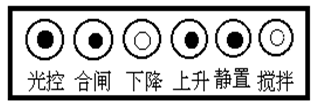

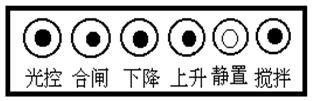

    在OPCU状态下取出油样,便可更换新油样再次试验,测试完毕在复位状态下OFF位置关上电源。测试时指示灯运行过程如图五: 绝缘油介电强度测试仪测试时指示灯运行过程图搅拌时间内,搅拌指示灯亮 绝缘油介电强度测试仪测试时指示灯运行过程图静置时间内,静置指示灯亮 绝缘油介电强度测试仪测试时指示灯运行过程图升压过程中,上升、合闸指示灯亮 绝缘油介电强度测试仪测试时指示灯运行过程图油样激穿后,调压器回零,下降指示灯亮同时下一次搅拌时间开始,搅拌指示灯亮 绝缘油介电强度测试仪测试时指示灯运行过程图油样激穿后,可以选择光控,光控指示灯亮
