DCBYC-S变压器有载开关测试仪使用方法

变压器有载开关测试仪操作方法

一、变压器有载开关测试仪操作指南

（一）接线

1.带变压器线圈测量

 如图所示是一个典型带有载分接开关的电力变压器原理图

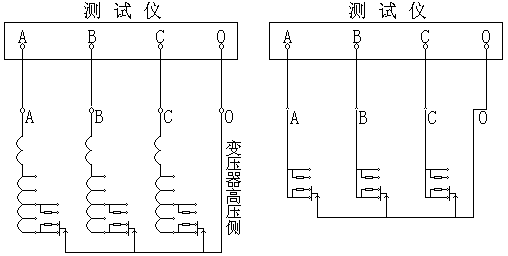

带线圈测量接线图 吊芯测量接线图 将变压器有载开关测试仪内附的4根（红、绿、黄、黑）大线夹取出来，用大线夹夹住变压器高压端子的A、B、C和中性点O端，将线的另一接线端子分别插入变压器有载开关测试仪面板上的A、B、C、O插孔。用小夹子将 变压器低压侧的a、b、c、O端子短路接地即可。

2. 吊芯测量有载分接开关

    在变压器大修时，有载分接开关吊出没有线圈如图所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、绿、黄、黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入仪器即可。

（二） 测试

1.检查接线无误后，打开仪器电源开关。开机画面为设置菜单如图2所示。此时可修改当前测量开关的名称，档位，查找方式等，祥情请见后面高级设置一节。

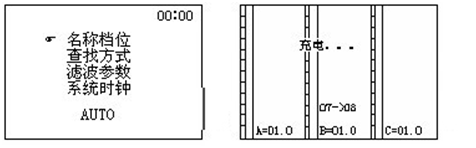

图2 图3 2. 按"测试"键仪器显示"充电…"、"7->8"见图3。这时可按"上、下"键设置档位,按上键变为"7->9"档，按下键变为"6->7"档。所设档位要和待测档位一致。同时可见到屏幕显示正在刷新的ABC三项波形线。待显示波形呈直线状态且三项数值相对稳定时（注：这是一个充电过程），再按"确认"键屏幕画面如图4所示: 此时，表示仪器正在测量开关从7档到8档的开关切换过程。（不改设置就显示07-08）

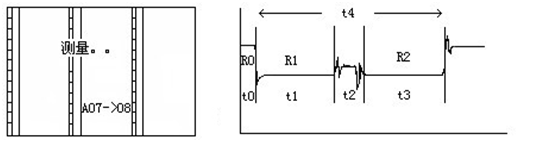

3. 启动有载开关，当听到有载开关动作对触头进行切换的声音时阻值随之发生变化。仪器将自动搜索到过渡波形，并显示在屏幕上。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按"相序选择"键选择调整A.B.C三项，光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，R1和R2是过渡电阻值, T0是三相同期T2是桥接时间,T4是过渡时间。处理好三项的参数后，就可按"打印"键进行打印。这时打印的图纸包括波形和处理的参数值。 图4图5

（三）存储及查阅

1. 打印完后按"退出" 键进入图6所示的"处理菜单"，移动光标到"波形存储"处，按"确认"键则菜单中将出现一个"■2"项。这个数字代表当前储存的位置，用"↑"、"↓"键可改变"■2"的数值即改变储存的位置。选择存储位置后，按"确认"键仪器自动删改"■2"的内容，"■2"变为"OK"字样后则存储完毕。

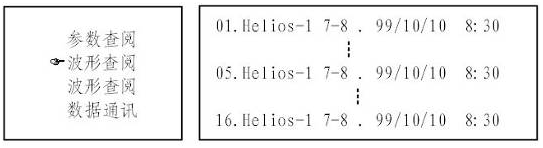

2.在处理菜单中。选择"波形查阅"后，按"确认"键进入"查阅菜单"则显示屏出现如图7所示画面，可用"↑"、"↓"键改变闪烁光标的位置即要查阅波形的位置，再按"确认"键则显示屏显示出要查阅的波形。这时按"打印"键即可打印出所查阅的波形。 图6图7

（四）放电

    测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让仪器有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身安全。

二、变压器有载开关测试仪高级设置

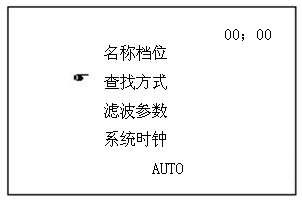

    按"设置"键变压器有载开关测试仪显示如图8所示开机画面，每项设置功能均用"↓"或"↑"键移动手形光标指定，再按"确认"键选定，具体每项功能如下： 图8     名称档位-按"确认"键选定菜单可设定当前测量开关的名称和档位。逐位修改，"确认"键移动光标，"↓""↑"键调整数值，"退出"键修改完毕。（字母变化顺序为： ABCDEFGHIJKLMNOPQRSTUVWXYZ，-./0123456789:;<=>?@）设定好名称后按退出键进行档位设定。"xx→ xx"按"↑"键上调，例如"07→08",按"↑"则变为"08→09",按"↓"则变为"08→07"，按"确认"键修改完毕。
    查找方式-设置波形的查找方式。按"确认"键进入菜单，按上键选择手动方式或自动方式，按"确认"键表示选中。开机默认为自动方式。手动方式和自动方式的区别是按"测量"键后仪器始终循环采集，直到按任一键才停止测量，波形要人工查找放大。上面所讲述槽作指南中的测试是自动方式的测试过程，下面简单介绍一下手动方式的测试过程。设置为手动方式后按"测试"键仪器显示"正在充电"，同时可见到屏幕显示正在刷新的三条波形线，待显示波形呈直线状态且数值相对稳定时（注：这是一个充电过程）。启动有载开关，当听到有载开关动作对触头进行切换的声音时,阻值随之发生变化，采集的波形也发生小跳变。结束测试后显示的画面就是所测开关一次调压的全部动作过程。此时可通过按"↑""↓"键把小跳变的波形移动到显示屏上部，按"确认"键把波形长度放大到比例适中即可。按"退出"键改变幅度比例适中即可，这样可人工寻找出开关切换波形。找到波形后，按"处理"键移动光标到"参数查阅"处按"确认"键则仪器将显示经平滑处理后的波形。用四组光标移动键调整光标位置到波形串联.并联.串联的明显转折处。按"相序选择"键选择调整A.B.C三项光标调节好后显示屏上将直接显示出波形时间和电阻值。各段参数的意义如图5所示，处理好三项的参数后，就可按"打印"键进行打印。这时打印的图纸包括波形和处理的参数值。
    滤波参数-当选择"滤波参数"时，则显示"02：1"表示当前波的滤波常数，该项功能是为了在处理时对波形进行滤波。可用"↑""↓"键改变其数值，在"00：1"设定状态下为原始波形当数值越大时波形越平滑。进行设置可改变波形的显示和打印效果。
    系统时钟--年、月、日及时间的设置。用"↑""↓"键移动光标到"时间设置"处，按"确认"键则时间处出现一闪烁光标，用"↑""↓"键改变其数值，用"确认"键改变其位置。再按"退出"键则"时间"变成"年、月、日"，同理设置年月日。设置好后按"退出"键结束。

三、测试仪记录波形判读说明

（一）测量记录过程的理想直流波形及测试规范

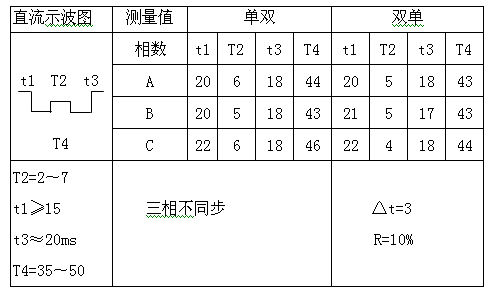

    从有载开关动作过程来看，有几个参数尤为重要，其一即开关触头变换程序，具体须测量出整个切换过程的动作时间t4切换过程的波形变化，从波形图上应能看出三相是否同步等其二是各触头联接的过度电阻，其中阻值还包括引线部分。如下表所示列出了长征电气一厂有载开关的参考指标（厂家不同指标有所不同）和测量参考值。

（二）直流电流示波图形的判读说明

    根据吊芯和不吊芯情况，系统测量的结果略有差异。如下图所示为一有载开关吊芯后测量的波形图。

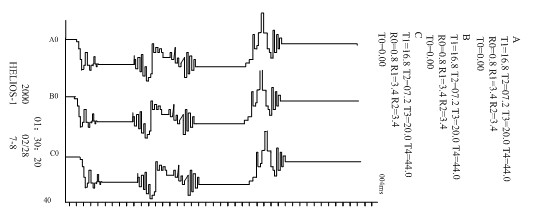

    图中所示波形纵坐标刻度表示电阻值，我们可以看出该开关动作前测试线等引起的零点电阻为0.8欧姆左右，而开关动作A相接入R1的电阻值为2.5欧，接入R2的电阻约为2.5欧左右波形的三项同期性由T0的参数所决定.BC项以A项为参照,值有正负之分见等号处,等号为正、负号为负.注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。对于不吊芯测试（一般现厂均采用这种方式）。
    我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40欧以上并保持一段时间（如2ms以上），则应视为开关有问题。
    为了便于观察开关带变压器线圈后的触头变换波形。我们可从"处理"菜单进入"滤波参数"一栏，加大滤波比例后，再进入"参数查阅"屏幕将显示平滑后的波形。

（三）根据标准分析测试波形，判断开关有何故障

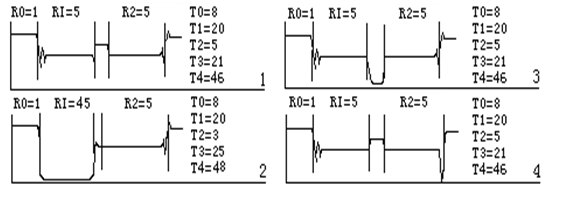

1号：图中的波形无断开点，过度总时间T4=46在标准的35～50ms之内。开关动作前测试线等引起的电阻T0=01Ω左右，开关动作接入的电阻值R1=5Ω，R2= 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。
2号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1=45Ω以经断开，本仪器测量有效值为42Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定。开关以经损坏要检修，如不检修带电操作将造成严重后果。
3号：图中的波形有明显断开点，过度总时间在标准之内。开关动作接入的电阻值正常，但两个电阻桥接的过程有5ms的断开时间。可以肯定开关有开路性故障，一定要检修后才能投入使用。
4号：图中的波形有断开点，过度总时间T4=46在标准的35～50ms之内。开关动作前后接入的电阻值正常，且两个电阻桥接的过程很清楚。但从R2往线包过渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻最大值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。

四、变压器有载开关测试仪使用注意事项

1.在使用仪器前一定要认真阅读本说明书；
2.变压器有载开关测试仪的操作者应具备一般电气设备或仪器的使用常识。
3.变压器有载开关测试仪在环境温度-5℃～40℃，相对湿度≤80%范围内都能正常工作，但户外使用时应避免淋雨、阳光直射液晶显示屏。
4.电源插座上设有保护地线，请将插头插入带地线三眼插孔内。
5.变压器有载开关测试仪输出最高电压24V，现场测试时先接好所有引线，再打开仪器电源。
6.仪器换线夹时必须关闭电源，仪器可带线圈进行测量，但严禁带电测量。
7.不能将两组以上的线连在一起作为一路测量，不用的线要开路。
8.测试结束后，先关闭仪器再拆除所有接线。
