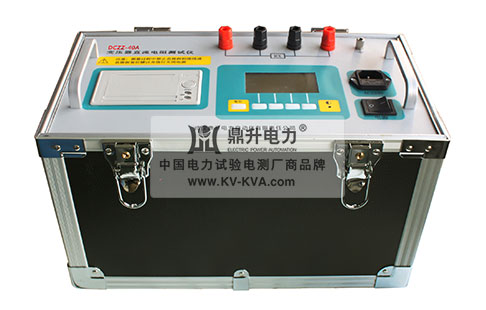

DCZZ-40A直流电阻测试仪操作方法

  • DCZZ-40A直流电阻测试仪属于测量变压器绕组及大功率电感设备直流电阻的专用设备
  • 产品说明书 技术参数 附件清单
  • 提醒:关于咨询、购买、维护及产品故障等相关服务,致电客服。

直流电阻测试仪操作方法

一、直流电阻测试仪使用方法

(一)电源

直流电阻测试仪为测试提供的电源的两种:AC220V/DC12V。在强电磁场干扰的情况下,建议最好使用直流电源测试,此状态下测试的数值稳定,抗工频干扰能力强。
A. 直流电源测试:闭合电源开关,电源指示灯亮,按下"启停"键,即可选择相应电阻档位开关进行测试。测试完毕后按下"启停"键,"放电"指示灯亮(若被试品储存电量较小,
则"放电"指示灯不亮),放电后,"放电"指示灯熄灭,再转换测试夹,进行再次测试。
B. 交流电源测试:接上交流AC220V电源,相应指示灯("充电"指示灯或者"充满"指示灯)亮,闭合电源开关,电源指示灯亮,按下"启停"键,即可选择相应电阻档位开关进行测试
测试完毕后,按下"启停"键,"放电"指示灯亮(若被试品储存电量较小,则"放电"指示灯不亮),放电后,"放电"指示灯熄灭,再转换测试夹,进行再次测试。
C. 充电:接上交流AC220V电源,此时"充电"指示灯亮,表示正在对仪器内的充电电池进行充电工作。若仪器内的可充电电池电量较足,则"充满"指示灯亮。仪器在使用交流电源测
试的同时也在对机内电池进行充电。(仪器设计了充电保护电路,不会有过充现象产生)。

(二) 测试线的联接方法

直流电阻测试仪的I+、V+、V-、I-端子与被试品按图1的方法联接好。这种联接法,可消除接触电阻以及联线电阻对测量的影响。
40A直流电阻测试仪测试线接线图图一接线图 直流电阻测试仪在使用中,如果仪器随带的测试线长度不够,可使用直径相当的导线将测试线加长。

(三)测量

按图二接好测试线后,闭合电源开关,电源指示灯亮,按下"启停"键,此时表头显示"E0000"。根据被测值的大小选定电阻档位量程,按下该档开关,此时该档指示灯亮,
四位半LCD显示的稳定值即为被测的电阻值,读值时请注意所选量程上的单位(mΩ/Ω/kΩ)。在测量大电感试品如电力变压器时,在测试回路以外的其它不需测量的线圈最好将其
短路,以免电磁干扰。

(四)放电

测试完毕后可直接关断总电源。如果在感性试品,关断电源后不应马上拆线操作,应让仪器有续放电过程。一般放电至少20秒,否则电感的反电动势危害人身安全。

二、故障现象及排除

40A直流电阻测试仪故障现象及排除

三、直流电阻测试仪使用注意事项

3.1. 直流电阻测试仪在使用完直流电源测试后,应及时对机内的电池进行充电维护。
3.2. 直流电阻测试仪在直流测试过程中,发现欠压指示灯亮,应停止使用直流电源,改用交流电源测试。
3.3. 直流电阻测试仪长期不用时,应定期(两个月)对仪器内的电池组进行充电维护,一般充电14小时左右,直至"充满"指示灯亮为止。
3.4. 直流电阻测试仪应避免受潮、跌落、暴晒等。
