1.首先将电容电流测试仪可靠接地。

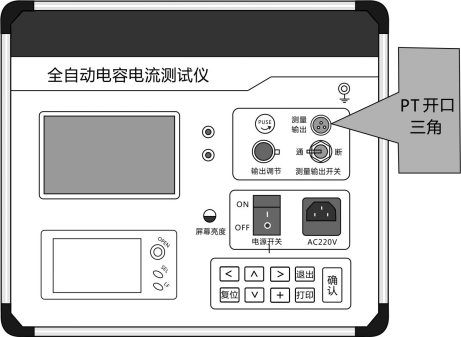

2.按图 12接线，将测试仪的电流输出端与PT开口三角端连接，对于4PT接线方式的系统，则将电容电流测试仪的电流输出端与图 4或图 5中所示的N-L端相连即可。
图 12 测量接线图
3.接通电源后，面板上绿色发光二极管点亮，电容电流测试仪进入图13 开机界面。
图13 开机界面
按"＞"键后，将光标移至设置位置，再按确认键进入图14设置菜单。
图14 设置PT变比画面
根据菜单选项，按确定选取正确的PT变比。◆ 保存设置变比值
图15 保存设置
开始测量
开始测量前，将测量输入开关拨向通，此时面板上的红色发光二极管被点亮。
按＞键选中测量，在光标处于图2主画面 测量位置时，按确认键，电容电流测试仪开始进入自动测量状态，屏幕显示图16测量扫频自动扫频测量，请等待······ 。
此过程持续约45秒左右。
测量完成后，电容电流测试仪会将测试结果显示在屏幕中间，如图17 测量结果显示。
图16 测量扫频过程 图17 测量结果显示
按＞键后会在屏幕下方显示下图：
图18 图19
选择测量，再次进入测量状态。
选择测试，进入抗干扰测量状态。
选择打印，电容电流测试仪自动打印本次测量结果；

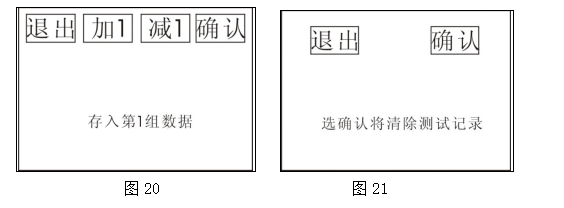

选中退出，进入下一画面，此画面为储存画面：
退出 选中退出，进入清除测试记录。
加1 选中加1，将本次测量结果存入第2组，电容电流测试仪共能储存256组记录。
减1 选中减1，将本次测量。结果存入第255组。
确认 按确认后将数据存入第1组。
进入主画面，按＞或＜按选中查询，按确认键进入查询菜单。
图22
退出 选中退出，电容电流测试仪反回主画面。
加1 选中加1，将查询第2组记录。
减1 选中减1，将查询第255组记录，电容电流测试仪共能存储256组记录
确认 选中确认，将查询第1组记录。
图23
由于该测试仪是从PT的二次侧测量系统的对地电容值，从而计算出系统的电容电流值，因此PT的变比和PT的接线方式直接影响测量结果。
如果现场测量中PT的变比与测试仪的中默认可选值不同，则必须经过归算才能得到正确的测量结果。系统对地电容测量值的归算公式为：
也就是说，真实的对地电容值等于测试仪显示值乘以一个修正系数，这个修正系数等于测试仪默认变比和PT真实变比商的平方。得到电容值后就可以利用公式I=3ωC0 Uφ（Uφ为<>被测系统的相电压）计算出系统电容电流值。
使用DJCI-H全自动电容电流测试仪可以测量中性点不接地的任意电压等级电网的电容电流，考虑到电容电流测试仪使用的方便性，本测试仪仅提供了配电网常见的电压等级以供选择，但本测试仪同样可以应用于其他电压等级的电网。这时，由于实际的PT变比与测试仪提供选择的变比不同，就存在一个测量结果归算的问题，归算就是将测量结果乘以一个归算系数，具体的归算方法如下：
选择一个与真实电网线电压等级UZ相近的"系统线电压" Un，测量方法和上述介绍的方法完全相同，根据上述的归算公式就可以知道：将测量出的电容值乘以归算系数（Un / UZ）2 就是所测系统真实的电容值，而电容电流的真实值则是显示值乘以（Un / UZ）。
例如，测量电压等级为18.5kV的发电机系统，由于本测试仪没有提供18.5kV系统线电压供选择，可以在测试仪中选择"系统线电压"
为10kV进行测量，这时测试仪则以10kV为默认值，而系统实际的PT变比是以18.5kV为基准的，因此必须将电容的测量结果乘以系数（10/18.5）2＝0.292后才是真实的电容测量结果电容电流的真实值则是显示结果乘以（10/18.5）＝0.54。同样，也可以选择"系统线电压"为35kV，但这时电容量的归算系数是（35/18.5）2＝3.579，电容电流的归算系数是
（35/18.5）＝1.892。
