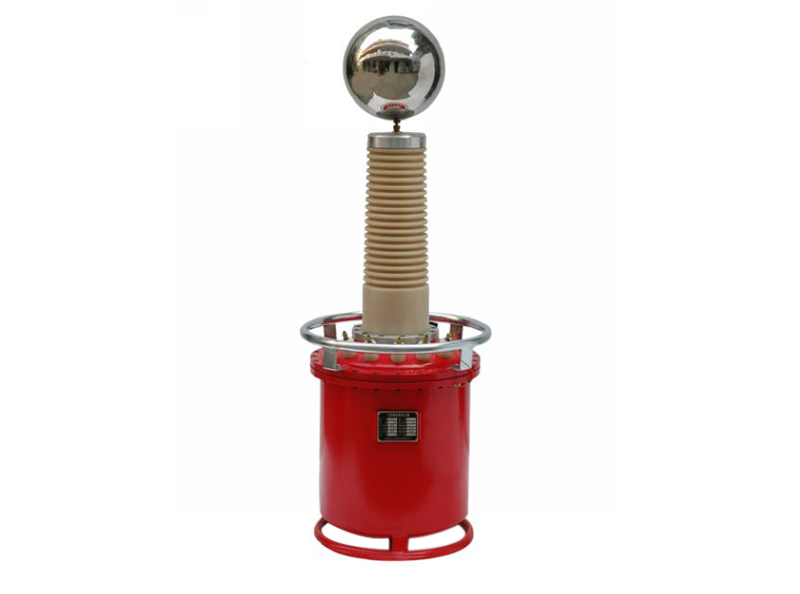

工频交流耐压试验是电力预防性试验中最常见的试验项目，充气式试验变压器也是常见的升压设备，下文以充气式试验变压器为例，简要讲述操作方法及现场接线。

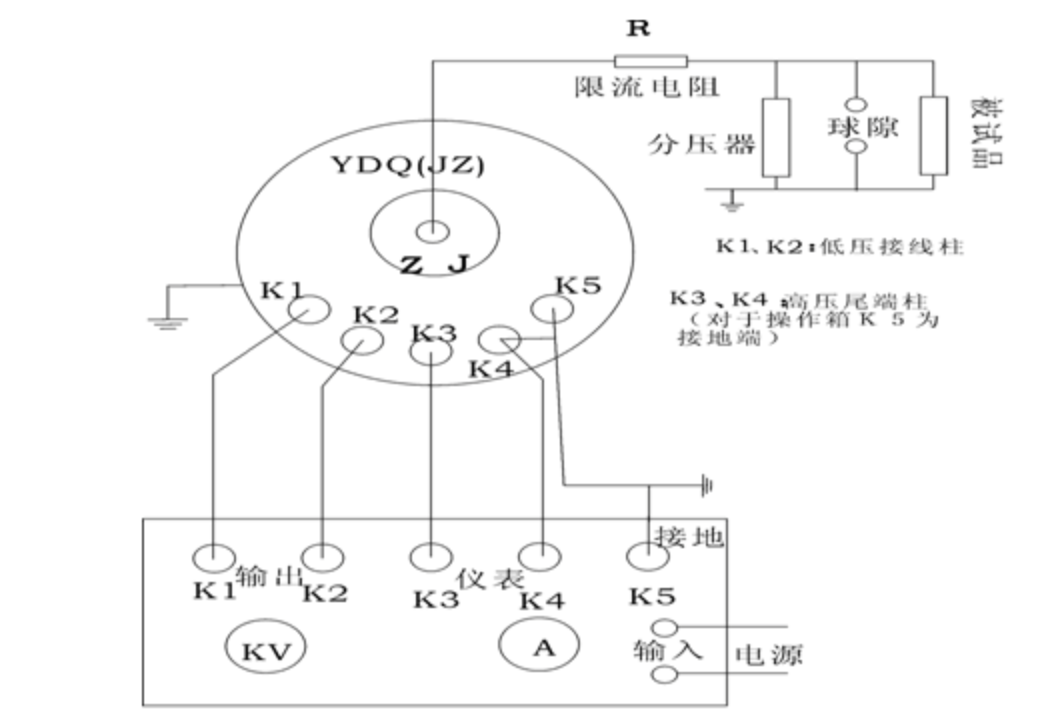

1. 交流耐压试验接线图

2.直流泄露试验接线图

操作试验方法
1. 按上图接线，检查压力表指示内部气体压力是否正常（≥0.3MPA）
2. 做交流耐压时短路杆插入孔J中，做直流泄漏试验，取出短路杆。
3. 限流电阻配置：工频耐压每伏0.3～1欧：直流每伏5～10欧，一般试验可不用。
4. 拆除被试品线引线，套管及器身脏污清除，必要时采用屏蔽措施。
5. 准备工作和安全措施就绪，空试一次设备。
6. 接上被试品，直流试验应用屏蔽线，以消除杂散泄漏。
7. 合上电源，控制箱（柜）电源批示绿灯亮。
8. 按下起动按钮，起动指示灯亮。
9. 对控制箱，顺时针均匀加电，注视电压表达到额定电压值。
10. 持续规定耐压时间并注视电流表指示。
11. 耐压时间到，注视ＫＶ表，迅速均匀降零。
12. 做图2实验后用放电棒经电阻放电，然后直接接地放电。
13. 高压部分可能被充电部位一一放电后，改变或拆除高压引线，及一切引线至此一次试验终止。
