正文如下：决定串联谐振容量的几项因数

随着电力监督委员会对电力预防性试验的技术优化，电力电缆建议采用交流电压的测量方法进行绝缘性能检查，随之，串联谐振应用就非常普及了，实现串联谐振测量设备叫做串联谐振试验装置，是由励磁变压器，控制电源，电抗器和电容分压器组成，他们在进行交流耐压时，都有着不同的功能和作用，串联谐振试验装置的设计容量是按照用户提供的技术参数进行设计生产，那么，决定串联谐振容量到底是那些因数呢？我们今天来分享一下：

决定串联谐振容量的因数

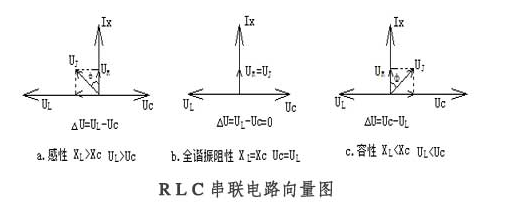

在解释这个问题之前，我们可以从两个方面，① 串联谐振电路的原理； ②实际的应用，我们先看第一种情况，如下图：

首先，要计算电路所呈现的状态，是容性还是呈阻性，这在后面的计算中，需要电容量参与计算，我们看一下谐振频率的计算公式：F（频率）=1/[2π×√（L×CX）]，如果求得频率之后，就要去计算试验电流I试=2πfCU×10-3 (A)，通过以上的计算之后，就基本可以确定容量的大小，比如： 10kv系统电缆，8.7*2.5≈21kv，这就是试验电压，如果长度为3公里，每公里试验电流按照1.5A，那么最大电流4.5A， P=U*I基本就是串联谐振的最大输出功率。

第二种方法就是通过“记”的办法，比如：35kv电缆每公里的长度试验电流为2.5A，然后乘以试验电压即为输出的最大容量。

从上面的内容中，我们可以很明显的看到，影响串联谐振装置的因数主要是试验电流和电压的影响，电流越大，串联谐振的容量就越大，其次还有频率。

在实际的应用中，有时候有客户问我，串联谐振装置做主变时，电抗器怎么配，根据鼎升电力售后服务的经验，串联谐振试验装置做主变交流耐压时，我们通常不考虑电流，只考虑电压，所以，串联谐振装置是串联运行。

以上是鼎升电力“决定串联谐振容量的几项因数”的全部内容，如果您有任何相关问题，都可以与我们联系。
