正文如下：串激式试验变压器的接线方法

串激试验变压器的功能

串激试验变压器是用通过两台或者两台以上的油浸式试验变压器，干式试验变压器或者充气式试验变压器进行串联，达到提高输出电压的使用要求，串激试验变压器的最大优点是所采用的组合式，可根据试验条件进行随意组合，在现场使用时灵活，便携。

串激试试验变压器与非串激试验变压器相比，结构基本相同，在电压端多出一个输入抽头，外观，重量继续保持原样。

串激试验变压器在使用前，我们要提示您，串激时，初级试验变器的容量要大于次级试验变压器的容量，否则，容易使初级变压器线圈发热烧坏，串激后，最大试验电压是初级试验变压器的最大电压与次级试验变压器最大电压的总和，电流不变，我们来看图：

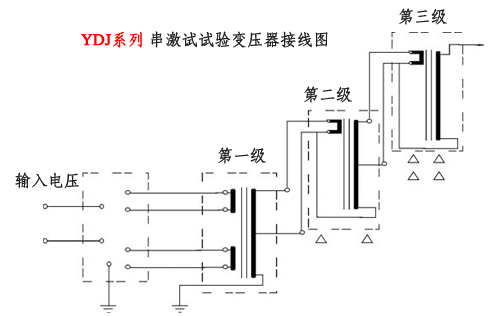

串激式试验变压器接线方法

注意，连接线必须按接线标指接线，否则极性相反，串激试验时，由于电压是相加，次级试验变压器的底部应该采用绝缘板或者通过距离与大地隔离，避免对地放电。
